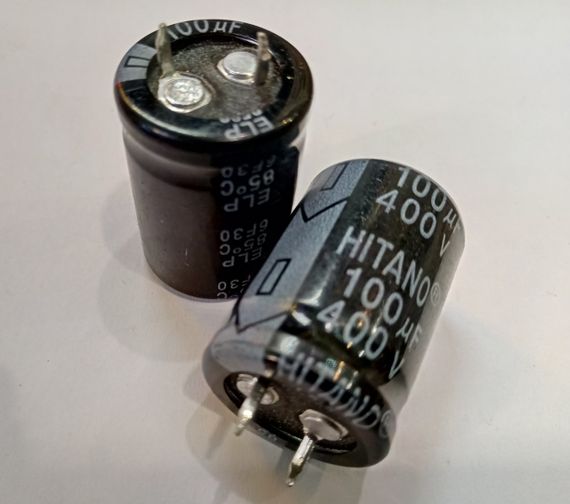

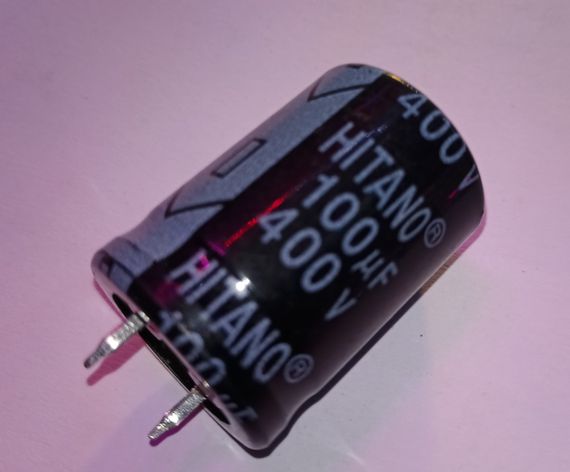

100mkf - 400v ELP 22x30mm (6f30-Hitano), 85°C конденсатор електролітичний
В наличии
Код:000935950
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаПо тарифам перевозчика
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики 100mkf - 400v ELP 22x30mm (6f30-Hitano), 85°C конденсатор електролітичний
| Производитель | |
| Максимальная рабочая температура | 85 град. |
| Высота | 30 мм |
| Диаметр | 22 мм |
| Тип корпуса | Металофольгированый |
| Номинальное рабочее напряжение | 400 В |
| Тип емкости | Постоянная |
| Емкость конденсатора | 100 мкФ |
| Тангенс угла диэлектрических потерь | 0.2 |
| Тип конденсатора | Высоковольтный |
| Тип диэлектрика | Электролит |
Читать полностью
Спрятать
Описание 100mkf - 400v ELP 22x30mm (6f30-Hitano), 85°C конденсатор електролітичний
100mkf ― 400v HC 22*30 SAMWHA, 85°C
Зображення слугують тільки для ознайомлення Див. специфікації продукту
Серія ELP ― електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C
| Серія ELP ― алюмінієві електролітичні конденсатори загального застосування з жорсткими виведеннями, 85 °C. Виробник HITANO. розширений діапазон робочих напруг 6,3~500V |
| Основні параметри | Характеристики | ||||||||||||||||||
| Інтервал робочих температур | U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~ +85°C | ||||||||||||||||||
| Допустиме відхилення місткості | ±20% при 120Hz, 20°C | ||||||||||||||||||
| Струм витоку, max | I=3√CV(μА)(после 5 мин) | ||||||||||||||||||
| Тангенс кута втрат, max (при 120Hz, 20°C) | За місткості > 1000μF tan chor зростає на 0,01 на кожні 1000μF від значень нижче
| ||||||||||||||||||
| Зміна параметрів після 2000 годин роботи (за номінальної напруги та 85 °C) |
| ||||||||||||||||||
| Зберігання (без навантаження впродовж 1000 год за 85 °C) |
|
Конденсатори серія ELP 85С, 3000 h
| Температурний діапазон | WV≤ 350: -40~+85oC, WV >350: -25~+85oC | |||||||
| Струм витоку (макс.) | I=3√CV (μA) (после 5 минут) | |||||||
| Допустиме відхилення місткості | ±20% за 120 Гц, 20оЗ | |||||||
| Діелектричні втрати (tanö) за 120 Гц, 20оЗ (макс) | За місткості >10000 мкФ: tan ÷ збільшується на 0,01 на кожні 1000 мкФ | |||||||
| WV | 6.3 | 10 | 16; 25 | 35 | 50; 63 | 80; 100 | 160~400 | 450; 500 |
| Tan δ | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.20 |
| Зміна параметрів після 2000 год роботи за номінальної напруги та 85оЗ | Струм витоку | початкове значення, або менше | ||||||
| Зміна місткості | в межах +-20% від початкового значення | |||||||
| Tan δ | менш ніж 200% від початкового значення |
Габаритні розміри та максимальний струм пульсації
| μф\ мВ | 16 | 25 | 35 | 50 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 4700 | 22x30 3.06 | 25.4x25 2.98 | 22x40 3.83 | 25.4x35 3.98 | 30x25 3.86 | 35x25 4.19 | |||
| 10000 | 22x25 3.32 | 22x40 3.95 | 25.4x30 3.89 | 30x25 3.99 | 22x50 4.68 | 25.4x40 4.68 | 30x30 4.58 | 30x45 6.07 | 35x35 5.97 |
| 15 000 | 22x35 4.29 | 25.4x30 4.45 | 30x25 4.56 | 22x50 4.94 | 25.4x40 4.94 | 30x35 5.10 | 30x40 5.72 | 35x35 5.88 | 35x45 7.20 |
| 22 000 | 22x50 5.51 | 25.4x40 5.51 | 30x30 5.39 | 30x45 6.22 | 35x35 6.12 | 35x45 7.07 | 40x40 7.20 | 40x50 8.54 | |
| 33 000 | 30x40 6.56 | 35x30 6.41 | 35x45 7.35 | 40x40 7.48 | 40x50 8.46 | ||||
| 100 000 | 40x60 10.2 | ÷ розмір корпусу D x L (mm) ÷ струм пульсації (A rms) за 85оС, 120 Гц (*реальні зміни струму пульсації см. таблиці нижче) |
| μф\мВ | 63 | 80 | 100 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1500 | 22x30 2.67 | 22x35 2.83 | 25.4x30 2.93 | 30x25 3.00 | |||||
| 2200 | 22x30 2.50 | 25.4x25 2.58 | 22x35 3.25 | 25.4x30 3.36 | 30x25 3.45 | 22x45 3.58 | 25.4x40 3.74 | 30x30 3.66 | |
| 3300 | 22x35 3.14 | 25.4x30 3.26 | 30x25 3.34 | 22x45 4.18 | 25.4x40 4.36 | 30x30 4.27 | 25.4x50 4.76 | 30x40 4.72 | 35x35 4.85 |
| 4700 | 22x50 4.19 | 25.4x40 4.19 | 30x35 4.10 | 35x30 4.19 | 25.4x50 5.44 | 30x40 5.39 | 35x30 5.27 | 30x50 5.86 | 35x40 5.80 |
| 10000 | 30x50 6.32 | 35x40 6.25 | 40x50 8.14 |
| μф\мВ | 160 | 200 | 250 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 22x25 0.90 | 25.4x20 0.92 | |||||||||
| 220 | 22x20 1.01 | 22x25 1.09 | 25.4x20 1.11 | 22x25 1.09 | 25.4x25 1.19 | 30x20 1.22 | |||||
| 330 | 22x25 1.33 | 25.4x20 1.36 | 22x30 1.42 | 25.4x25 1.46 | 30x20 1.49 | 22x35 1.50 | 25.4x30 1.56 | 30x25 1.60 | 35x20 1.62 | ||
| 470 | 22x30 1.69 | 25.4x25 1.75 | 30x20 1.78 | 22x35 1.79 | 25.4x30 1.86 | 30x25 1.90 | 35x20 1.94 | 22x45 1.98 | 25.4x35 1.96 | 30x30 2.02 | 35x25 2.06 |
| 1000 | 22x50 3.01 | 25.4x40 3.01 | 30x30 2.95 | 35x25 3.01 | 30x40 3.26 | 35x30 3.18 | 30x45 3.40 | 35x40 3.50 | |||
| 1500 | 30x40 3.73 | 35x35 3.83 | 30x50 4.06 | 35x40 4.01 | 35x50 4.35 | 40x50 4.60 |
| μФ/мВ | 350 | 400 | 450 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 22x20 0.56 | 22x25 0.46 | 25.4x20 0.47 | ||||||||
| 82 | 22x20 0.62 | 22x25 0.66 | 25.4x20 0.68 | 22x30 0.54 | 25.4x25 0.56 | 30x20 0.57 | |||||
| 100 | 22x25 0.73 | 25.4x20 0.75 | 22x30 0.78 | 25.4x25 0.81 | 30x20 0.82 | 22x35 0.63 | 25.4x30 0.65 | 30x25 0.67 | 35x20 0.68 | ||
| 120 | 22x30 0.86 | 25.4x25 0.88 | 30x20 0.90 | 22x30 0.86 | 25.4x25 0.88 | 30x20 0.90 | 22x40 0.73 | 25.4x35 0.76 | 30x25 0.73 | 35x20 0.75 | |
| 150 | 22x35 1.01 | 25.4x30 1.05 | 30x20 1.01 | 22x35 1.01 | 25.4x30 1.05 | 30x25 1.08 | 35x20 1.09 | 22x50 0.89 | 25.4x40 0.89 | 30x30 0.87 | 35x25 0.89 |
| 220 | 22x45 1.35 | 25.4x35 1.34 | 30x30 1.38 | 35x25 1.41 | 22x45 1.35 | 25.4x40 1.41 | 30x30 1.38 | 35x25 1.41 | 25.4x50 1.18 | 30x40 1.17 | 35x30 1.14 |
| 270 | 25.4x45 1.64 | 30x35 1.61 | 35x25 1.65 | 25.4x45 1.64 | 30x35 1.61 | 35x30 1.65 | 30x45 1.35 | 35x35 1.33 | |||
| 330 | 25.4x50 1.89 | 30x40 1.87 | 35x30 1.83 | 25.4x50 1.89 | 30x40 1.87 | 35x30 1.83 | 30x50 1.55 | 35x40 1.54 | |||
| 470 | 30x50 2.43 | 35x40 2.40 | 30x50 2.43 | 35x40 2.40 | 35x50 1.99 | 40x40 1.95 | |||||
| 680 | 35x50 3.13 | 40x40 3.06 | 40x50 3.31 | 40x60 2.70 | |||||||
| 820 | 40x50 3.63 | 40x60 3.89 |
| Збільшення максимально допустимого струму пульсації залежно від температури | Збільшення максимально допустимого струму пульсації залежно від частоти | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| температура ОЗ | 40 | 60 | 70 | 85 | за 315В~ | 50 Гц | 120Гц | 300 Гц | 1 кГц | 10кГц~ |
| множник | 1.9 | 1.42 | 1.3 | 1.0 | множник | 0.88 | 1 | 1.5 | 1.20 | 1.40 |
