20-ти рамочная нерж. РКС (ротор, кассета сварная — н/ж, с крышкой) блок управления ЕВРО — РЕМЕННАЯ

/

20-ти рамочная нерж. РКС (ротор, кассета сварная — н/ж, с крышкой) блок управления ЕВРО — РЕМЕННАЯ

Особенностью данной медогонки является конструкция ротора, который имеет разделительные пластины. Кассеты при вращении ротора прилегают не к ободу ротора, а к разделительным пластинам, которые в свою очередь опираются на кассеты. Таким образом в том-же диаметре бака помещается большее число кассет. Небольшой «недоворот» кассет способствует лучшей выкачке меда, так как соты тоже расположены под небольшим углом.

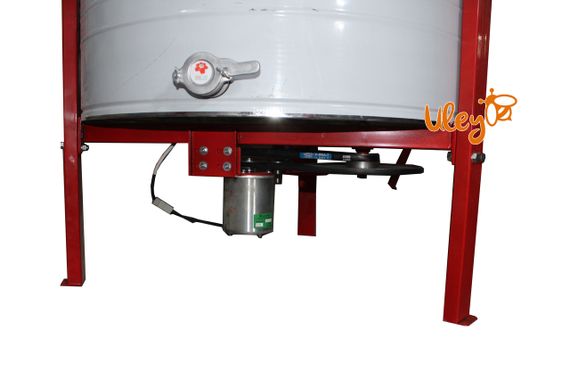

Медогонка состоит из бака с крышками, подставки, электропривода, ротора с кассетами, трансформатора-выпрямителя (220В/24В), блока управления и двух сливных нержавеющих кранов.

Бак медогонки изготовлен из листовой нержавеющей стали марки AISI 304, толщиной 0,8 мм. Ротор изготовлен из профильной нержавеющей трубы 15х15 мм. Материал деталей, соприкасающихся с медом – антикоррозионная сталь, допускаемая для контакта с продуктами питания. Электропривод представляет собой мотор-редуктор, насаженный на вал медогонки снизу. Питание электродвигателя – 24 В, постоянного тока. Также может осуществляться от сети переменного тока 220В, через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В. Мощность электродвигателя – 300Вт. Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки в ту или другую сторону в зависимости от направления вращения ротора. Режим работы медогонки устанавливается соответствующими кнопками на блоке управления. Медогонка может работать в ручном режиме или в автоматическом.

Габаритные размеры: Диаметр бака — 1200 мм Высота бака — 750 мм Высота медогонки с подставкой — 1110 мм Ширина — 1400 мм

Ремінь 1-го ступеня приводу (перетин; довжина) — 0; 1000

Ремінь 2-го ступеня приводу (перетин; довжина) — А; 1000

Бак, ротор і касети виготовлені з нержавіючої сталі марки AISI 304.

Необходимая ширина проема для заноса-выноса медогонки в помещение в разобранном виде – не менее 1000 мм.

Внимание! При работе от сети 220 В для предотвращения случайного короткого замыкания и выхода из строя предохранителя необходимо отсоединить провода от выводов подключения 24 В (при работе от сети 220 В к данным выводам подведено 24 В).

Работа медогонки в ручном режиме (РО)

Скорость, направление и время вращения в этом режиме выставляются на пульте блока управления вручную с помощью соответствующих кнопок. После окончания вращения в одну из сторон, или нажатия кнопки «Стоп» производится остановка на 22 сек. После остановки, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом – например, включение реверса или вход в меню программирования.

Указание: при работе медогонки надо соблюдать все правила проведения работ по откачке меда, а именно: часть меда с одной стороны сот надо откачивать на медленных оборотах, остальную часть – на быстрых. Направление вращения ротора – вперед нижней планкой рамки. По мере накопления мед сливают через кран в тару.

Характеристика ручного режима Диапазон оборотов — 50....160/мин. Время работы — 0...5 мин. Направление вращения — Вперед/Назад

Внимание! 1. Менять направление вращения (нажимать кнопку «Вперед/Назад») до полной остановки ротора недопустимо. Это может вызвать перегрузку двигателя и привести к выходу его со строя. 2. При подборе ручного режима необходимо начинать со средних оборотов (не с максимальных). 3.При использовании в качестве источника питания генератора напряжения обязательно включить в цепь дополнительную нагрузку (минимальная нагрузка указывается в паспорте генератора).

Основные технические данные: Ток питания электродвигателя, постоянный — 24 В

Мощность электродвигателя — 300 Вт

Количество программ управления — 6+ручной режим

Производительность (по программе Р5, при времени на загрузку-выгрузку ~ 1мин) — 210 рамок/час Масса не более — 130 кг

Объем меда, накапливаемый в медогонке между его обязательными сливами (уровень нижних спиц ротора) — 120 л Угол поворота кассет (а) — 53о2’

Для работы медогонки в автоматическом режиме необходимо выбрать на пульте управления одну из программ (Р1;Р2; Р3; Р4; Р5; Р6). Скорости вращения, количество поворотов а также время откачки запрограммированы и являются неизменными для каждой программы. После окончания вращения в одну из сторон, как и в ручном режиме, производится выдержка 22 сек.

Характеристики автоматического режима Существует 6 программ, которые запрограммированы непосредственно на заводе производителе.

Программа 1: -направление вращения, вперед: 80 об/мин, время работы 1,5 мин.

-направление вращения, назад: 110 об/мин, время работы 1,5 мин.

-направление вращения, вперед 110 об/мин, время работы 1,5 мин.

Программа 2: -направление вращения, вперед: 80 об/мин, время работы 1,5 мин.

-направление вращения, назад: 130 об/мин, время работы 1,5 мин.

-направление вращения, вперед 130 об/мин, время работы 1,5 мин.

Программа 3: -направление вращения, вперед: 80 об/мин, время работы 1 мин.

— направление вращения, назад: 80 об/мин, время работы 1 мин.

-направление вращения, вперед: 150 об/мин, время работы 1,5 мин.

— направление вращения, назад: 150 об/мин, время работы 1,5 мин.

Программа 4: -направление вращения, вперед: 80 об/мин, время работы 1,5 мин.

-направление вращения, назад: 110 об/мин, время работы 1,5 мин.

-направление вращения, вперед 110 об/мин, время работы 1,5 мин.

Программа 5: -направление вращения, вперед: 100 об/мин, время работы 2 мин.

-направление вращения, назад: 110 об/мин, время работы 2 мин.

Программа 6: -направление вращения, вперед: 130 об/мин, время работы 2 мин.

-направление вращения, назад: 130 об/мин, время работы 2 мин.

Указанные в таблицах Об/мин ± 5% при напряжении в сети 220 В.

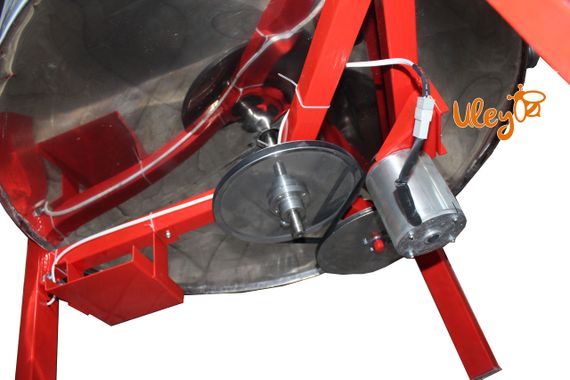

Работа медогонки в ручном режиме: Привод медогонки состоит из электродвигателя и 2-х ступенчатой ременной передачи, закрытой кожухом. Питание электродвигателя – 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель , который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.

Для работы медогонки в ручном режиме необходимо установить переключатель переключателя в соответствующее положение. Выбрать режим работы на блоке управления (Скорость вращения и продолжительность работы в ручном режиме необходимо подбирать опытным путем в зависимости от плотности меда). Нажать кнопку «Пуск»

Характеристики ручного режима :

Диапазон оборотов / мин — 50 .... 160 Время работы, мин — 1 ... 5 Направление вращения — Вперед / Назад

С помощью данной медогонки можно откачивать мед из рамок Дадан — 300 мм, Рута — 230 мм, две Магазинные рамки на — 145 мм и Украинская — 435 мм

ГАРАНТИЯ 2 ГОДА.
