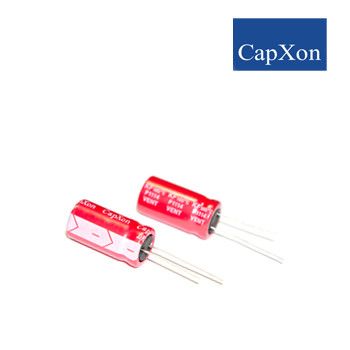

220mkf - 100v (Низький імпеданс) CapXon KF 16*26, 105°C конденсатор електролітичний

220mkf - 100v (Низкий импеданс)

CapXon KF 16*26, 105°C

Изображения служат только для ознакомления См. спецификации продукта

· срок службы больше, чем у стандартных конденсаторов; · максимальный импеданс задается на частоте 100 кГц и остается неизменным в диапазоне температур +20...-10°С; · пульсирующий ток определяется на частоте 100 кГц; · повышенная температурная стабильность (температурный коэффициент импеданса). Конденсаторы с низким ESR одного и того же номинала могут монтироваться в корпуса различных размеров. Для лучшего понимания того, что же представляют собой конденсаторы с низким ESR и каковы их характеристики, необходимо сначала понять, что же значит низкое ESR и как оно влияет на рабочие характеристики схемы. Эквивалентная схема конденсатора содержит четыре основных элемента, причем значения трех – импеданса конденсатора (Z), эквивалентного последовательного сопротивления (ESR), эквивалентной последовательной индуктивности (ESL) – зависят от частоты. Значение Rp зависит от постоянного тока. Рассмотрим лишь зависящие от частоты характеристики конденсатора – ESL, ESR и Z. ESL – сумма индуктивностей всех индуктивных элементов конденсатора. ESL = 2PIЧfЧL, где f – рабочая частота и L – индуктивность. ESR, подобно ESL, – сумма всех резистивных элементов конденсатора. ESR = DF/(2PIЧfЧC)ЧХс, где DF – коэффициент рассеяния, f – частота, С – емкость и Хс – емкостное сопротивление,

... Z – импеданс конденсатора. Z = Ц(ESR)2 + (ESL – Xc)2.

Срок службы конденсатора в зависимости от температуры

CapXon​ предлагает алюминиевые электролитические низкоимпедансные конденсаторы с низким ESR на рабочую температуру до 105°C серий KF срок службы которых достигает 5 тыс. ч при температуре 105°C .
