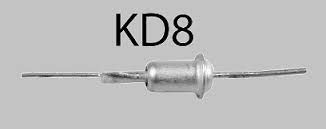

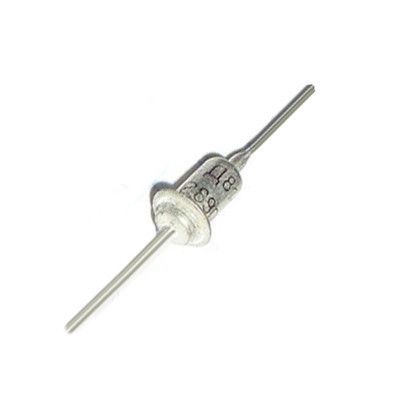

2С168А Стабілітрон (6.8 V) корпус КД8
В наличии
Код:000943020
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаПо тарифам перевозчика
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики 2С168А Стабілітрон (6.8 V) корпус КД8
| Производитель | |
| Материал изготовления | Кремний |
| Тип диода | Стабилитрон |
| Назначение диода | Ограничительный |
| Максимальная мощность рассеивания | 0.34 Вт |
| Минимальное напряжение стабилизации | 8 В |
| Максимальное напряжение стабилизации | 9.5 В |
| Страна происхождения | СССР |
Описание 2С168А Стабілітрон (6.8 V) корпус КД8
Стабілізрони 2С168А кремнієві, сплавні, малої потужності. Призначені для стабілізації номінальної напруги 6,8 В діапазоні струмів стабілізації 3...45 мА. Випускаються в скляному корпусі з гнучкими виведеннями. Маса стабілізронів не більш ніж 1 г. Тип корпусу: КД-4-1. Технічні умови: СМ3.362.805 ТУ. Основні технічні параметри стабілізрона 2С168А: • Номінальна напруга стабілізації: 6,8 В при Iст 10 мА; • Температурний коефіцієнт напруги стабілізації: ±0,06%/°С; • Постійна пряма напруга: 1 В при Iпр 50 мА; • Диференціальний опір стабілізрона: 28 Ом за Iст 10 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 45 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,3 Вт; • Робочий інтервал температури довкілля: -60... +125 °С
Технічні характеристики стабілізаторів 2С133А, 2С139А 2С147А, 2С156А, 2С168А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| 2С133А | 2,97 | 3,3 | 3,63 | 10 | -0,11 | 1 (50) | 65 | 3 | 81 | 0,3 | 125 | -60... +125 |
| 2С139А | 3,51 | 3,9 | 4,29 | 10 | -0,10 | 1 (50) | 60 | 3 | 70 | 0,3 | 125 | -60... +125 |
| 2С147А | 4,23 | 4,7 | 5,17 | 10 | -0,09...+0,01 | 1 (50) | 56 | 3 | 58 | 0,3 | 125 | -60... +125 |
| 2С156А | 5,04 | 5,6 | 6,16 | 10 | ±0,05 | 1 (50) | 46 | 3 | 55 | 0,3 | 125 | -60... +125 |
| 2С168А | 6,12 | 6,8 | 7,48 | 10 | ±0,06 | 1 (50) | 28 | 3 | 45 | 0,3 | 125 | -60... +125 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
