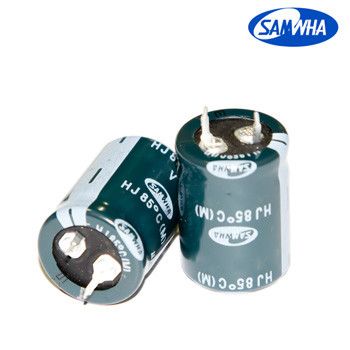

330mkf - 250v mini HJ 22*30 SAMWHA, 85°C конденсатор електролітичний
В наличии
Код:000935926
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаПо тарифам перевозчика
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики 330mkf - 250v mini HJ 22*30 SAMWHA, 85°C конденсатор електролітичний
| Производитель | Samwha |
| Максимальная рабочая температура | 85 град. |
| Высота | 30 мм |
| Диаметр | 22 мм |
| Тип корпуса | Металофольгированый |
| Количество в упаковке | 200 шт. |
| Номинальное рабочее напряжение | 250 В |
| Тип емкости | Постоянная |
| Емкость конденсатора | 330 мкФ |
| Тип конденсатора | Высоковольтный |
| Тип диэлектрика | Электролит |
Читать полностью
Спрятать
Описание 330mkf - 250v mini HJ 22*30 SAMWHA, 85°C конденсатор електролітичний
330mkf - 250v mini HJ 22*30 SAMWHA, 85°C
| Серия HJ - алюминиевые электролитические конденсаторы общего применения с жесткими выводами. Более миниатюрные, 85°C. Производитель SAMWHA. размеры меньше чем у серии HC более длительный срок службы (3000 часов при 85°C) диапазон рабочих напряжений 160~450V |
Конденсаторы серия HJ - 85С, 3000 h, уменьшенный размер
| Температурный диапазон | WV≤ 350: -40~+85oC, WV >350: -25~+85oC | |||||
| Ток утечки (макс.) | I=3√CV (μA) (после 5 минут) | |||||
| Допустимое отклонение емкости | ±20% при 120Гц, 20оС | |||||
| Диэлектрические потери (tanδ) при 120Гц, 20оС (макс) | При емкости >1000мкФ: tan δ увеличивается на 0,01 на каждые 1000мкФ | |||||
| WV | 160 | 200 | 250 | 350 | 400 | 450 |
| Tan δ | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.20 |
| Изменение параметров после 3000 ч работы при номинальном напряжении и 85оС | Ток утечки | начальное значение, или менее | ||||
| Изменение емкости | в пределах +-20% от начального значения | |||||
| Tan δ | менее чем 200% от начального значения | |||||
| Срок службы конденсатора в зависимости от температуры | Температура | время работы | при 24 ч эксплуатации | при 8 ч эксплуатации | ||
| при 40оС | 50,000 часов | 6 лет | 30 лет | |||
| при 30оС | 100,000 часов | 12 лет | 35 лет |
Габаритные размеры и максимальный ток пульсации
| μф\ мВ | 160 | 200 | 250 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 22x20 0.83 | |||||||||||
| 220 | 22x20 1.01 | 22x25 1.09 | 25.4x20 1.11 | |||||||||
| 330 | 22x25 1.33 | 25.4x20 1.36 | 22x25 1.33 | 25.4x20 1.36 | 22x30 1.42 | 25.4x25 1.46 | 30x20 1.49 | |||||
| 470 | 22x30 1.69 | 25.4x25 1.75 | 22x30 1.69 | 25.4x25 1.75 | 30x20 1.78 | 22x35 1.79 | 25.4x35 1.96 | 30x25 1.90 | 35x20 1.94 | |||
| 680 | 22x35 2.16 | 25.4x30 2.23 | 30x25 2.29 | 35x20 2.33 | 22x40 2.27 | 25.4x30 2.23 | 30x25 2.29 | 35x20 2.33 | 22x50 2.49 | 25.4x40 2.48 | 30x30 2.43 | 35x25 2.48 |
| 1000 | 22x45 2.89 | 25.4x35 2.86 | 30x30 2.95 | 35x25 3.01 | 22x50 3.01 | 25.4x40 3.01 | 30x35 3.11 | 35x30 3.18 | 30x40 3.26 | 35x35 3.35 | ||
| 1500 | 25.4x45 3.61 | 30x35 3.56 | 35x30 3.65 | 30x45 3.90 | 35x35 3.83 | 35x40 4.01 | ||||||
| 2200 | 30x50 4.63 | 35x40 4.58 | 35x45 4.77 | |||||||||
| 2700 | 35x45 5.29 | |||||||||||
| 3300 | 35x50 5.77 | |||||||||||
| μф\ мВ | 350 | 400 | 450 | |||||||||
| 56 | 22x20 0.39 | |||||||||||
| 68 | 22x20 0.56 | 22x20 0.43 | ||||||||||
| 82 | 22x20 0.62 | 22x25 0.51 | 25.4x20 0.52 | |||||||||
| 100 | 22x20 0.68 | 22x25 0.73 | 25.4x20 0.75 | 22x25 0.56 | 25.4x25 0.61 | |||||||
| 120 | 22x25 0.80 | 25.4x20 0.82 | 22x25 0.80 | 25.4x20 0.82 | 22x30 0.65 | 25.4x25 0.67 | 30x20 0.69 | |||||
| 150 | 22x25 0.90 | 25.4x20 0.92 | 22x25 0.90 | 25.4x25 0.99 | 30x20 1.01 | 22x35 0.77 | 25.4x30 0.80 | 30x25 0.82 | 35x20 0.84 | |||
| 180 | 22x30 1.05 | 25.4x25 1.08 | 22x30 1.05 | 25.4x25 1.08 | 30x20 1.10 | 22x35 0.85 | 25.4x35 0.93 | 30x25 0.90 | 35x20 0.92 | |||
| 220 | 22x30 1.16 | 25.4x25 1.19 | 30x20 1.22 | 22x35 1.23 | 25.4x30 1.27 | 30x25 1.30 | 35x20 1.33 | 22x40 0.99 | 25.4x35 1.03 | 30x25 1.00 | 35x25 1.08 | |
| 270 | 22x35 1.36 | 25.4x30 1.41 | 30x25 1.44 | 35x20 1.47 | 22x40 1.43 | 25.4x35 1.49 | 30x25 1.44 | 35x20 1.47 | 22x50 1.20 | 25.4x40 1.19 | 30x30 1.17 | 35x25 1.19 |
| 330 | 22x40 1.58 | 25.4x30 1.56 | 30x25 1.60 | 35x20 1.62 | 22x45 1.66 | 25.4x35 1.64 | 30x30 1.69 | 35x25 1.73 | 25.4x45 1.38 | 30x35 1.36 | 35x30 1.40 | |
| 390 | 22x45 1.80 | 25.4x35 1.79 | 30x30 1.84 | 35x25 1.88 | 22x50 1.88 | 25.4x40 1.88 | 30x35 1.94 | 35x30 1.99 | 30x40 1.55 | 35x35 1.60 | ||
| 470 | 22x50 2.07 | 25.4x40 2.06 | 30x30 2.02 | 35x25 2.06 | 25.4x45 2.16 | 30x40 2.23 | 35x30 2.18 | 30x45 1.78 | 35x35 1.75 | |||
| 560 | 25.4x50 2.46 | 30x35 2.32 | 35x30 2.38 | 30x45 2.55 | 35x35 2.50 | 35x40 2.00 | ||||||
| 680 | 30x40 2.69 | 35x35 2.76 | 30x50 2.92 | 35x40 2.89 | 35x50 2.39 | |||||||
| 820 | 30x50 3.21 | 35x40 3.17 | 35x45 3.31 | |||||||||
| 1000 | 35x45 3.65 | ← размер корпуса D x L (mm) ← ток пульсации (A rms) при 85оС, 120Гц (*реальные изменения тока пульсации см. таблицы ниже) |
| Увеличение максимально допустимого тока пульсации в зависимости от температуры | Увеличение максимально допустимого тока пульсации в зависимости от частоты | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| температура ОС | 40 | 60 | 70 | 85 | при 315В ~ | 50Гц | 120Гц | 300Гц | 1кГц | 10кГц~ |
| множитель | 1.9 | 1.42 | 1.3 | 1.0 | множитель | 0.88 | 1 | 1.5 | 1.20 | 1.40 |
