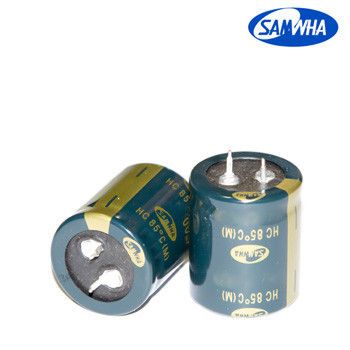

4700mkf - 50v HC 22*40 SAMWHA, 85°C конденсатор електролітичний
В наличии
Код:000937589
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаПо тарифам перевозчика
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики 4700mkf - 50v HC 22*40 SAMWHA, 85°C конденсатор електролітичний
| Производитель | Samwha |
| Максимальная рабочая температура | 85 град. |
| Высота | 40 мм |
| Диаметр | 22 мм |
| Тип корпуса | Металофольгированый |
| Номинальное рабочее напряжение | 50 В |
| Тип емкости | Постоянная |
| Емкость конденсатора | 4700 мкФ |
| Тангенс угла диэлектрических потерь | 0.2 |
| Тип конденсатора | Низковольтный |
| Тип диэлектрика | Электролит |
Читать полностью
Спрятать
Описание 4700mkf - 50v HC 22*40 SAMWHA, 85°C конденсатор електролітичний
4700mkf - 50v
HC 22*40 SAMWHA, 85°C
Images are for reference only See Product Specifications
Серія HC - електролітичні конденсатори загального застосування з жорсткими висновками, 85°C
| Серія HC - алюмінієві електролітичні конденсатори загального застосування з жорсткими висновками, 85°C. Виробник SAMWHA. розширений діапазон робочих напруг 6,3~500V |
| Основні параметри | Характеристики | ||||||||||||||||||
| Інтервал робочих температур | U,B≤350 : -40 ~ +85°C,U,B >350 : -25 ~ +85°C | ||||||||||||||||||
| Допустиме відхилення ємності | ±20% при 120Hz, 20°C | ||||||||||||||||||
| Струм витоку, max | I=3√CV(μА)(після 5 хв) | ||||||||||||||||||
| Тангенс кута втрат, max (при 120Hz, 20°C) | При ємності > 1000 μf tan δ зростає на 0,01 на кожні 1000 μf від значень нижче
| ||||||||||||||||||
| Зміна параметрів після 2000ч роботи (при номінальній напрузі і 85°C) |
| ||||||||||||||||||
| Сохраняемость (без навантаження протягом 1000 год при 85°C) |
|
Схематичне зображення (од. вим. мм)
ø D ≤ 35
| Можливе виготовлення короткого виводу(4.0±0.5) під замовлення Для виробів висотою 20 мм застосований більш короткий висновок порівняно зі стандартним |
ø D = 40
Конденсатори серія HC 85С, 2000 h
| Температурний діапазон | WV≤ 350: -40~+85oC, WV >350: -25~+85oC | |||||||
| Струм витоку (макс.) | I=3√CV (мка) (після 5 хвилин) | |||||||
| Допустиме відхилення ємності | ±20% при 120Гц, 20проЗ | |||||||
| Діелектричні втрати (tanδ) при 120Гц, 20оС (макс) | При ємності >1000мкФ: tan δ збільшується на 0,01 на кожні 1000мкФ | |||||||
| WV | 6.3 | 10 | 16; 25 | 35 | 50; 63 | 80; 100 | 160~400 | 450; 500 |
| Tan δ | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.20 |
| Зміна параметрів після 2000 год роботи при номінальній напрузі і 85проЗ | Струм витоку | початкове значення, або менше | ||||||
| Зміна ємності | в межах +-20% від початкового значення | |||||||
| Tan δ | менш ніж 200% від початкового значення |
Габаритні розміри і максимальний струм пульсації
| μф\ мВ | 16 | 25 | 35 | 50 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 4700 | 22x30 3.06 | 25.4x25 2.98 | 22x40 3.83 | 25.4x35 3.98 | 30x25 3.86 | 35x25 4.19 | |||
| 10 000 | 22x25 3.32 | 22x40 3.95 | 25.4x30 3.89 | 30x25 3.99 | 22x50 4.68 | 25.4x40 4.68 | 30x30 4.58 | 30x45 6.07 | 35x35 5.97 |
| 15 000 | 22x35 4.29 | 25.4x30 4.45 | 30x25 4.56 | 22x50 4.94 | 25.4x40 4.94 | 30x35 5.10 | 30x40 5.72 | 35x35 5.88 | 35x45 7.20 |
| 22 000 | 22x50 5.51 | 25.4x40 5.51 | 30x30 5.39 | 30x45 6.22 | 35x35 6.12 | 35x45 7.07 | 40x40 7.20 | 40x50 8.54 | |
| 33 000 | 30x40 6.56 | 35x30 6.41 | 35x45 7.35 | 40x40 7.48 | 40x50 8.46 | ||||
| 100 000 | 40x60 10.2 | ← розмір корпусу D x L (mm) ← струм пульсації (A rms) при 85проЗ, 120Гц (*реальні зміни струму пульсації див. таблицю нижче) |
| μф\мВ | 63 | 80 | 100 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1500 | 22x30 2.67 | 22x35 2.83 | 25.4x30 2.93 | 30x25 3.00 | |||||
| 2200 | 22x30 2.50 | 25.4x25 2.58 | 22x35 3.25 | 25.4x30 3.36 | 30x25 3.45 | 22x45 3.58 | 25.4x40 3.74 | 30x30 3.66 | |
| 3300 | 22x35 3.14 | 25.4x30 3.26 | 30x25 3.34 | 22x45 4.18 | 25.4x40 4.36 | 30x30 4.27 | 25.4x50 4.76 | 30x40 4.72 | 35x35 4.85 |
| 4700 | 22x50 4.19 | 25.4x40 4.19 | 30x35 4.10 | 35x30 4.19 | 25.4x50 5.44 | 30x40 5.39 | 35x30 5.27 | 30x50 5.86 | 35x40 5.80 |
| 10 000 | 30x50 6.32 | 35x40 6.25 | 40x50 8.14 |
| μф\мВ | 160 | 200 | 250 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 22x25 0.90 | 25.4x20 0.92 | |||||||||
| 220 | 22x20 1.01 | 22x25 1.09 | 25.4x20 1.11 | 22x25 1.09 | 25.4x25 1.19 | 30x20 1.22 | |||||
| 330 | 22x25 1.33 | 25.4x20 1.36 | 22x30 1.42 | 25.4x25 1.46 | 30x20 1.49 | 22x35 1.50 | 25.4x30 1.56 | 30x25 1.60 | 35x20 1.62 | ||
| 470 | 22x30 1.69 | 25.4x25 1.75 | 30x20 1.78 | 22x35 1.79 | 25.4x30 1.86 | 30x25 1.90 | 35x20 1.94 | 22x45 1.98 | 25.4x35 1.96 | 30x30 2.02 | 35x25 2.06 |
| 1000 | 22x50 3.01 | 25.4x40 3.01 | 30x30 2.95 | 35x25 3.01 | 30x40 3.26 | 35x30 3.18 | 30x45 3.40 | 35x40 3.50 | |||
| 1500 | 30x40 3.73 | 35x35 3.83 | 30x50 4.06 | 35x40 4.01 | 35x50 4.35 | 40x50 4.60 |
| μФ\мВ | 350 | 400 | 450 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 68 | 22x20 0.56 | 22x25 0.46 | 25.4x20 0.47 | ||||||||
| 82 | 22x20 0.62 | 22x25 0.66 | 25.4x20 0.68 | 22x30 0.54 | 25.4x25 0.56 | 30x20 0.57 | |||||
| 100 | 22x25 0.73 | 25.4x20 0.75 | 22x30 0.78 | 25.4x25 0.81 | 30x20 0.82 | 22x35 0.63 | 25.4x30 0.65 | 30x25 0.67 | 35x20 0.68 | ||
| 120 | 22x30 0.86 | 25.4x25 0.88 | 30x20 0.90 | 22x30 0.86 | 25.4x25 0.88 | 30x20 0.90 | 22x40 0.73 | 25.4x35 0.76 | 30x25 0.73 | 35x20 0.75 | |
| 150 | 22x35 1.01 | 25.4x30 1.05 | 30x20 1.01 | 22x35 1.01 | 25.4x30 1.05 | 30x25 1.08 | 35x20 1.09 | 22x50 0.89 | 25.4x40 0.89 | 30x30 0.87 | 35x25 0.89 |
| 220 | 22x45 1.35 | 25.4x35 1.34 | 30x30 1.38 | 35x25 1.41 | 22x45 1.35 | 25.4x40 1.41 | 30x30 1.38 | 35x25 1.41 | 25.4x50 1.18 | 30x40 1.17 | 35x30 1.14 |
| 270 | 25.4x45 1.64 | 30x35 1.61 | 35x25 1.65 | 25.4x45 1.64 | 30x35 1.61 | 35x30 1.65 | 30x45 1.35 | 35x35 1.33 | |||
| 330 | 25.4x50 1.89 | 30x40 1.87 | 35x30 1.83 | 25.4x50 1.89 | 30x40 1.87 | 35x30 1.83 | 30x50 1.55 | 35x40 1.54 | |||
| 470 | 30x50 2.43 | 35x40 2.40 | 30x50 2.43 | 35x40 2.40 | 35x50 1.99 | 40x40 1.95 | |||||
| 680 | 35x50 3.13 | 40x40 3.06 | 40x50 3.31 | 40x60 2.70 | |||||||
| 820 | 40x50 3.63 | 40x60 3.89 |
| Збільшення максимально допустимого струму пульсації в залежності від температури | Збільшення максимально допустимого струму пульсації в залежності від частоти | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| температура ПроЗ | 40 | 60 | 70 | 85 | при 315В~ | 50Гц | 120Гц | 300Гц | 1кГц | 10кГц~ |
| множник | 1.9 | 1.42 | 1.3 | 1.0 | множник | 0.88 | 1 | 1.5 | 1.20 | 1.40 |
