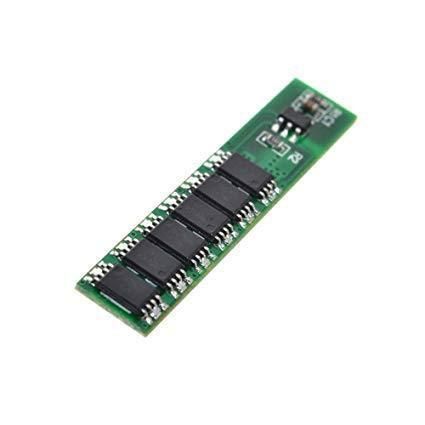

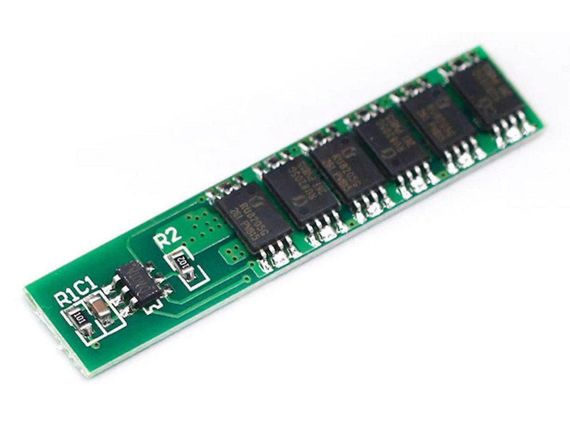

BMS 1S 12A контроллер заряда, разряда для литий-ионных аккумуляторов

BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д. Особенностями данного контроллера заряда являются: защита от КЗ (короткого замыкания) и защита от переразряда (перезаряда), а также обеспечения стабильной работы при высоких нагрузках. Максимальный рабочий ток данного BMS контроллера составляет 15А. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,4 - 2,7 В.Модуль контроллер заряда-разряда аккумуляторов имеет 4 вывода.

Подключение:

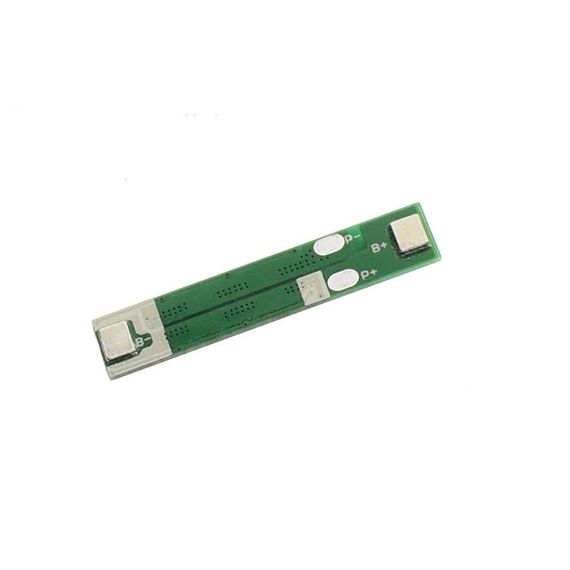

P (-) к минусу нагрузки/зарядки.P (+) к плюсу нагрузки/зарядки.B (-) к минусу аккумулятора.B (+) к плюсу аккумулятора.

При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS .Диапазон напряжения питания модуля составляет от 4,3 до 4,5 В. Для заряда можно использовать преобразователь напряжения с ограничением тока. Обратите внимание, что данный модуль не является зарядным устройством.

Технические характеристики модуля:
