BMS 2S контроллер заряда-разряда Li-Ion 18650 HX-2S-D01 8A 7.4V

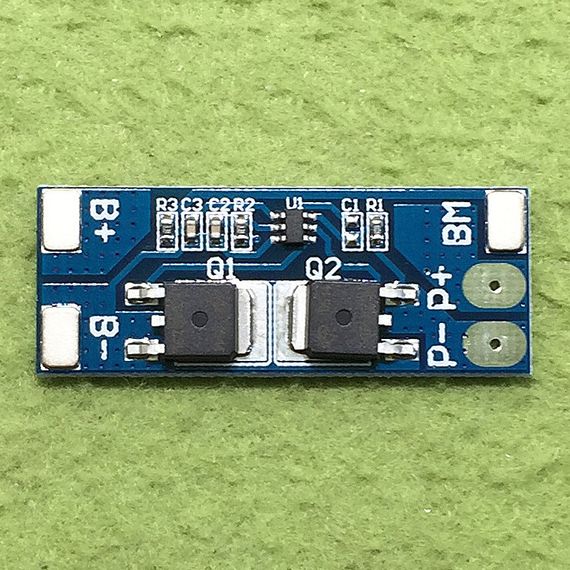

BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д. К модулю HX-2S-D01 можно подключить одновременно три аккумулятора (18650). Особенностями данного контроллера заряда являются: защита от КЗ (короткого замыкания) и защита от переразряда (перезаряда). Также особенностью модуля является отключение подачи питания для аккумуляторов при достижении максимальной емкости хоть одной батарейки. Максимальный рабочий ток данного BMS контроллера составляет 10 А, а ток покоя достигает до 10 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,3 - 3,0 В. Модуль контроллер заряда-разряда аккумуляторов HX-3S-FL10A имеет 6 выводов:

B+:	положительный полюс аккумулятора
B-:	отрицательный полюс аккумулятора
B1:	средняя точка сборки 1 и 2 аккумуляторов
B2:	средняя точка сборки 2 и 3 аккумуляторов
P-:	отрицательная клемма заряда/разряда
P+	положительная клемма заряда/разряда

При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически. Диапазон напряжения питания модуля составляет от 8.4 до 9 В. Для заряда можно использовать повышающий преобразователь напряжения с ограничителем тока. Обратите внимание, что данный модуль не является зарядным устройством.Технические характеристики модуля:

Технические характеристики модуля: Модель HX-2S-D01 Максимальное напряжения заряда аккумулятора, В 4,25 ... 4,35 Напряжение разряда аккумулятора, В 2,7 ... 3,0 Напряжение питания, В 8,4 ... 9 Рабочий ток, А 6А Максимальный рабочий ток, А 8A (кратковременно) Размеры модуля, мм 50 х 21 х 4
