Буржуйка — печь дровяная «ПБ-1»

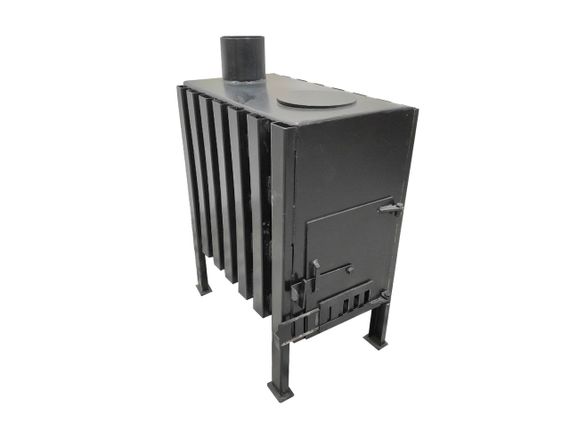

Буржуйка печь дровяная «ПБ-1» — отопительное устройство конвекционного типа. Подходит для обогрева небольших домов, дач, мастерских, бытовых или служебных помещений объемом до 80 м3 или площадью при высоте помещения 2,7 м – до 30 м2 (зависит от температуры окружающей среды и утепления отапливаемого помещения). На верхней поверхности имеется съемная конфорка для ускоренного нагрева воды или приготовления пищи. Работает на дровах, торфяных и дровяных брикетах (не рекомендуется использовать в качестве топлива уголь).

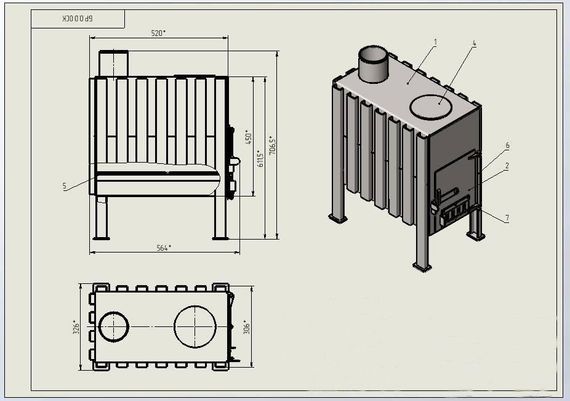

Конструкция: основной частью печи является корпус 1 (см. рис. ниже), сваренный из 2-х половин и торцов. Внутри корпуса есть две изогнутые горизонтальные перегородки 2. Благодаря ним увеличивается путь прохождения дымовых газов, они отклоняются к боковым поверхностям корпуса. Таким образом, происходит более полный отбор тепла от продуктов сгорания. Кроме того, извне к корпусу приварены конвекционные воздуховоды 8. Они увеличивают площадь теплообменной поверхности и обеспечивают ускоренный прогрев воздуха в помещении. На дверце 6 имеется шибер для регулировки тяги и вследствие этого изменения скорости горения. Колосниковая решётка 3 изготовлена ​​из стали толщиной 8 мм. Верхнюю часть печи можно использовать в качестве плиты. Для этого имеется конфорка. Корпус и дверца изготовлены из стали толщиной 4 мм.

Технические характеристики: Вид топлива — дрова, щепа, брикеты торфа; Тепловая мощность – 4 кВт; Коэффициент полезного действия, %, не менее – 75; Объем отапливаемого помещения, м3, до – 80; Наружный диаметр дымоотводящего патрубка – 108; Внутренний диаметр дымоотводящего патрубка – 102; Площадь варочной поверхности, мм – 350х250; Диаметр отверстия под конфоркой – 140.

Габаритные размеры печи: Высота – 708 мм; Длина – 520 мм; Ширина – 326 мм; Масса печи – 35 кг.

Монтаж: При установке печи для эксплуатации должны соблюдаться следующие требования технического и противопожарного характера:

1. Место для установки печи следует выбирать таким образом, чтобы обеспечить не только наиболее эффективный обогрев отапливаемого помещения, но чтобы была возможность свободного доступа для ухода и очистки.
2. Печь лучше устанавливать на негорючей поверхности. При установке печи на деревянный пол под нее необходимо подложить металлический лист. Края листа у дверцы должны отступать не менее чем на 400 мм. от дверцы во все стороны.
3. Помещения для установки печи должны иметь открывающиеся окна и вентиляцию. Печь желательно устанавливать у внутренних стен и перегородок.
4. Расстояние от печи до деревянных неоштукатуренных стен должно быть не менее 1 метра, а до оштукатуренных стен – не менее 0,7 м.
5. При применении печи для обогрева складских помещений расстояние до товаров, стеллажей, шкафов и другого оборудования должно быть не менее 0,7 м, а от дверцы топки – не менее 1,25 м.
6. При установке стальных дымоходов необходимо соблюдение следующих условий:

— расстояние от деревянных неоштукатуренных поверхностей не менее 1 метра; — при выводе дымохода через окно в проем необходимо установить стальной лист размером не менее трех диаметров дымохода. Патрубок, выводимый из окна верхнего этажа, должен подниматься выше карниза на 1 метр. Сверху на патрубок рекомендуется установить грибок для отвода атмосферных осадков; — конец трубы дымохода должен быть выведен на расстояние не менее 0,7 метров от стены и заканчиваться направленным вверх патрубком высотой не менее 0,5 м; — дымоход должен подниматься над примыкающей кровлей не менее чем на 0,5 метра; — дымовые каналы должны быть вертикальными или наклонными. Допускается принимать отклонения труб от вертикали под углом 30о с относительным не более 1 м. Наклонные участки должны быть гладкими, постоянного сечения, площадью, не менее площади поперечного сечения вертикальных участков; — при монтаже дымохода горизонтальные участки не рекомендуются. В качестве исключения допускаются горизонтальные участки в непосредственной близости от печи длиной не более 80 см. Наличие участков дымовой трубы даже с незначительными углами отрицательного уклона приводит к полному нарушению работоспособности печи; — участки дымохода, находящиеся вне отапливаемого помещения, должны быть обязательно теплоизолированными. В противном случае образуется конденсат, что будет способствовать быстрому «зарастанию» дымохода.

Ввод в эксплуатацию: Перед использованием печи убедитесь в нормальном состоянии всех элементов печи и дымохода. Для разжигания печи используйте бумагу. На колосниковую решетку сверху на помятые листы бумаги положите несколько сухих щепок и подожгите. После разгорания щепок в печь подложите несколько древесины небольшого сечения. По мере разгорания подкладывайте в печь основные дрова. Сечение дров для нормального горения должно быть не более 50х50 мм. Закройте дверцу и полностью откройте шибер. После растопки печи отрегулируйте интенсивность горения положением шибера. Перед каждой новой печью прочистите щели в колосниковой решетке и выберите пепел из-под нее. Проверка печи и дымохода, а также их очистка должна проводиться не реже 1 раза в два месяца.

Меры предосторожности: Не разрешается: — поручать уход за печью малолетним детям; — размещать топливо и другие горючие вещества и материалы в непосредственной близости от печи а особенно перед топочным отверстием; — складывать и сушить на печи одежду, дрова и другие воспламеняющиеся предметы и материалы; — применять для разжигания печи легковоспламеняющиеся жидкости; — топить коксом и газом; — загружать в печь дрова, длина которых превышает размеры топливника; — использовать вентиляционные и газовые каналы как дымоходы; — использовать для дымоходов асбестоцементные трубы.

Транспортировка и хранение: Печь может транспортироваться любым видом транспорта в соответствии с правилами, действующими на эти виды транспорта. Печь должна храниться в складских помещениях. Условия хранения печи в части воздействия климатических факторов внешней среды – 4 по ГОСТ 15150-69. Условия транспортировки печи в части климатических факторов по группе условий хранения – 8 по ДСТУ ЕN60529:2018. Складские помещения должны быть оборудованы первичными средствами пожаротушения в соответствии с приложением 3 к Правилам пожарной безопасности в Украине.

Комплект поставки: Печь «ПБ-1» – 1 шт. Паспорт – 1 шт. Гарантийный срок — 12 месяцев. Производство – Украина.
