Д816Д Стабілітрон 47V (42,5... 51,5 В при Iст 150 мА) 5W корпус КД11-3

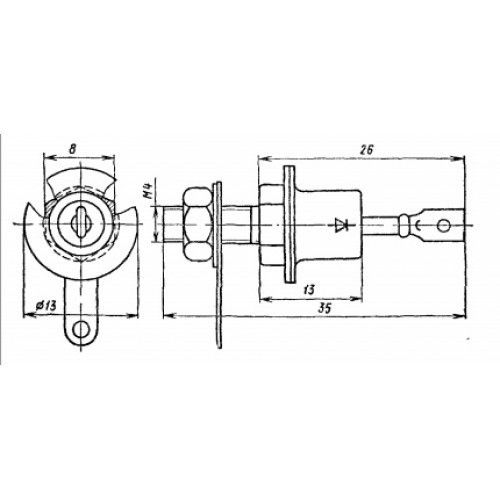

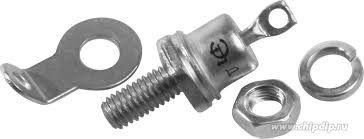

Стабільйони Д816Д кремнієві, дифузійно-сплавні, середньої потужності. Призначені для стабілізації напруги. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Тип стабілізрона наводиться на корпусі. Корпус стабілітрона в робочому режимі слугує негативним електродом (катодом). Маса стабілітрона з комплектуючими деталями не більш ніж 6 г. Технічні умови: РЖ3.362.027 ТУ. Основні технічні параметри стабілізрона Д816Д: • Розкидання напруги стабілізації: 42,5... 51,5 В при Iст 150 мА; • Температурний коефіцієнт напруги стабілізації: 0,12%/°С; • Тимчасова нестабільність напруги стабілізації: ± 5%; • Постійна пряма напруга: 1,5 В при Iпр 500 мА; • Диференціальний опір стабілізрона: 10 Ом; • Мінімально допустимий струм стабілізації: 10 мА; • Максимально допустимий струм стабілізації: 150 мА; • Максимально допустима розсіювана потужність на стабілізроні: 5 Вт; • Робочий інтервал температури довкілля: -60... +120 °C

Технічні характеристики стабілізронів Д816А, Д816Б, Д816В, Д816Г, Д816Д:

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
