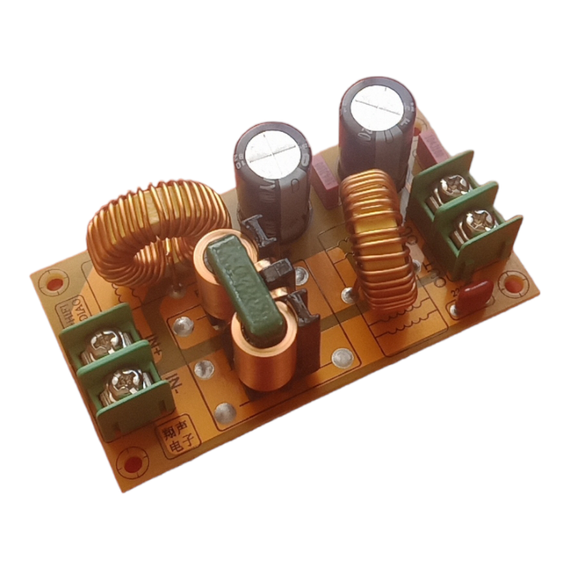

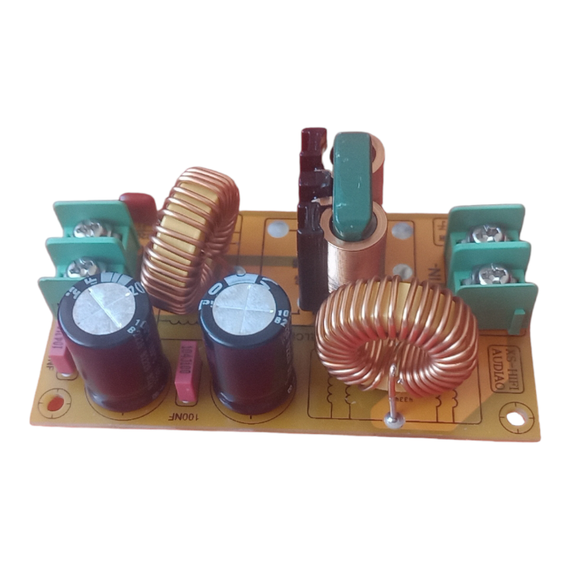

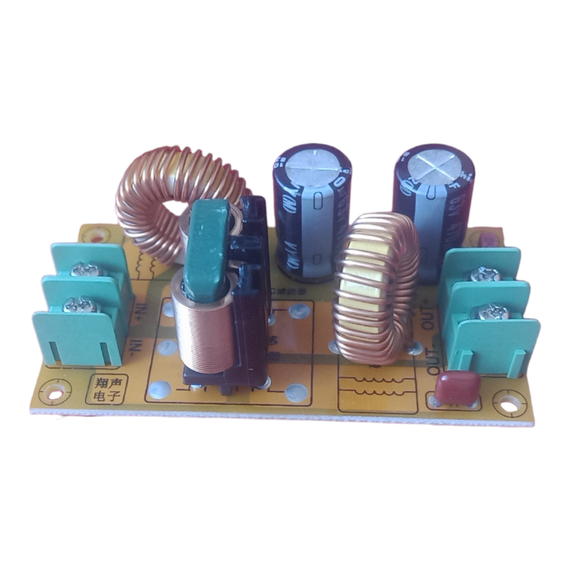

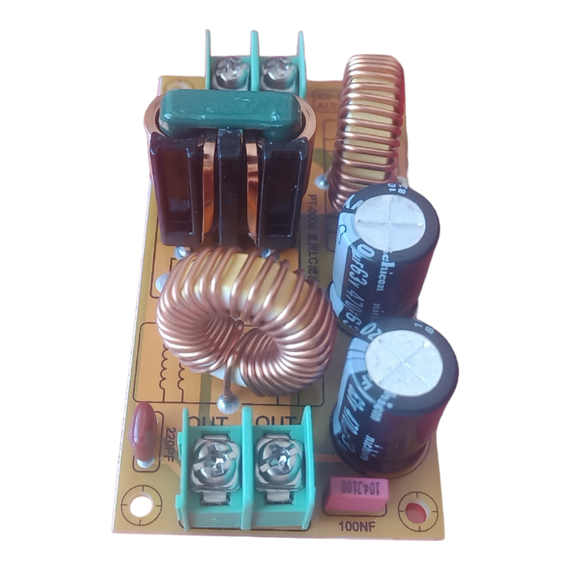

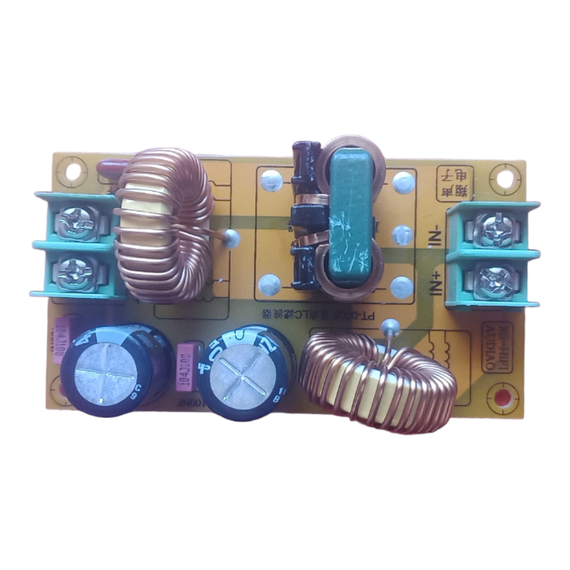

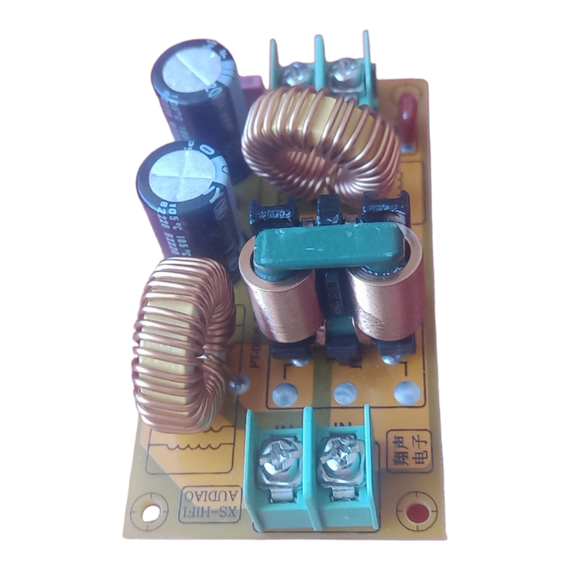

DC LC фильтр EMI фильтр электромагнитных помех 10A

Описание товараСхема состоит из трех частей, первая часть - одноступенчатая схема LC фильтра, вторая часть - фильтр EMI общего режима, а третья часть - двухступенчатая схема LC фильтра.LC-фильтр: обычно известный как пассивный фильтр, это традиционное устройство компенсации гармоник питания постоянного тока, состоящее из индукторов и конденсаторов, которое может отфильтровывать гармоники в источнике питания один или несколько раз и очищать источник питания постоянного тока.Фильтрация общего режима: Может подавлять проблему быстрых переходных групповых помех с частотой повторения в несколько килогерц в некоторых местах пользователей.

Параметры фильтра питания DC EMI* Название продукта: DC LC Filter DC EMI Power Filter.* Входное напряжение: DC 0 - 50V.* Выходное напряжение: DC 0 - 50V.* Номинальный ток нагрузки: 10A.* Входной порт: IN+ / IN- (двухпроводной вход 7,62 клеммной колодки).* Выходной порт: OUT+ / OUT- (двухпроводной выход 7,62 клеммной колодки).* Цвет: желтая печатная плата / зеленые клеммные колодки.* Электролитический конденсатор: 63V 470UF / 2 PCS. * Пленочный конденсатор: 100NF 2PCS / 470 PF 1PCS. * Индуктивность магнитного кольца: 2PCS (20A высокий ток выбирает железо-кремний-алюминий). * Индуктивность общей моды; 1PCS (при высоком токе 20A используется плоская медная лента). * Расстояние между монтажными отверстиями: 70.3x35.3mm (LW)* Диаметр монтажного отверстия: 3 мм.* Размер изделия: 77x42x27.5 мм (LWH)* Вес изделия:10A версия - 70 грамм

В комплект входят:1шт. DC LC Filter DC EMI Power Filter Board
