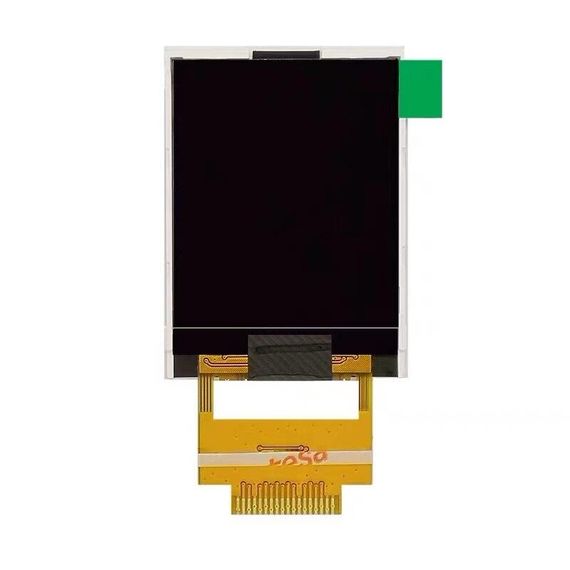

Дисплей для esr, lcr тестера GM328A 1.8" TFT SPI lcd st7735s

LCD ST7735s предназначен для вывода текста, изображений, графиков и т.д. Такой дисплей часто используют во многих игрушках, приборах и т.д. Также данный графический дисплей используется в устройстве ESR, LCR тестер GM328A

1. Дисплей : CTC 1.8 дюйма2. Разрешение: 128х60 RGB3. Чип драйвера: ST7735S4. Тип интерфейса: 4-проводной последовательный порт SPI5. Расстояние между контактами: 0,8 мм6. Размеры: 34 (ширина) x 46,7 (длина) x 2,3 (толщина) мм.7. Размер дисплея: 28,03(Ш)*35,04(Д)мм8. Тип подсветки: Samsung LED*2 Ток: 30 мА9. Напряжение: рабочее напряжение VCC=2.8V~3.3V10. Общая потребляемая мощность: 0.11w11. Рабочая температура: -20°C ~ +70°C12. Температура хранения: -30°C ~ +80°C

13. Угол обзора: 12:00 часов (широкий угол обзора дисплея)

14. Прикосновение: без прикосновения

15. Тип подключения: сварка

1: GND: контакт заземления2: LED-K: отрицательная клемма светодиода подсветки3: LED-A: положительная клемма светодиода подсветки4: GND: контакт заземления5: RST: линия сигнала сброса, активный низкий уровень6: D/C: клемма выбора команды/данных, L: команда, H: данные7: DIN: линия сигнала ввода данных8: CLK: тактовый сигнал9: VCC: рабочее напряжение экрана (+2,8В~+3,3В)10: VCC: рабочее напряжение экрана (+2.8V~+3.3V)11: CS: сигнал выбора микросхемы, активный низкий уровень12: GND: контакт заземления13: NC: плавающий14: NC: плавающий15: NC: плавающий16: NC: плавающий17: GND: контакт заземления18: GND: контакт заземления
