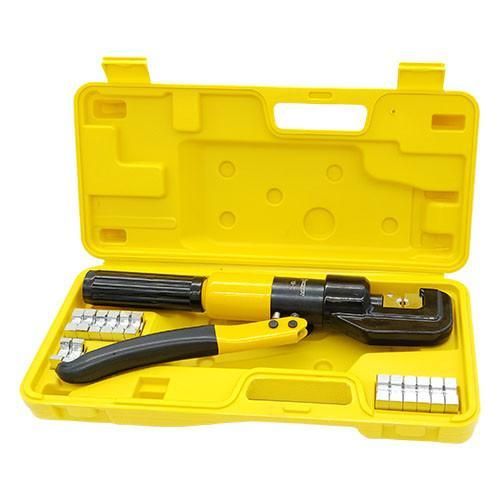

Гидравлические пресс-клещи YQK-70 (4-70 мм²) для опрессовки наконечников и гильз HCRT0070

Гидравлические пресс-клещи YQK-70 (4-70 мм2) для опрессовки наконечников и гильз СТАНДАРТ HCRT0070. В качестве рабочей жидкости применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами. Запрещается применять в качестве рабочей жидкости: коррозионно-активные вещества; масло с примесями воды.

Для обжатия необходимо провести 11 шагов:

1. Удалить изоляцию необходимой длины с кабеля или провода.
2. Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (должно соблюдаться соответствие).
3. Извлечь ось из головки.
4. Установить полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника.
5. Расположить проводник с наконечником в фигурном пазу между полуформами матрицы.
6. Установить ось в головку.
7. Повернуть винт в положение «ON» (поворот по часовой стрелке на 180°).
8. Совершать качающие движения ручкой пока торцы матрицы не соприкоснутся. Обжимать гильзы от центра к краям. После того, как торцы матрицы соприкоснулись, не перемещать ручку.
9. Повернуть винт в положение «OFF» (против часовой стрелки на 180°).
10. Извлечь опрессованный проводник из матрицы (если надо достать ось из головки).
11. Свести ручки агрегата.

Меры предосторожности:

• запрещается работать с проводами, находящимися под напряжением и разбирать изделие во время проведения обжатия;
• если эксплуатация долго не проводилась, следует заменить рабочую жидкость;
• в случае течи гидравлического масла в процессе обжатия незамедлительно поверните винт в положение «OFF», извлеките провод из матрицы и сведите ручки;
• в процессе хранения:среда не должна содержать коррозионно-активных веществ;
• изделие заправлено рабочей жидкостью;
• головка обработана консервационной смазкой.

Технические характеристики:

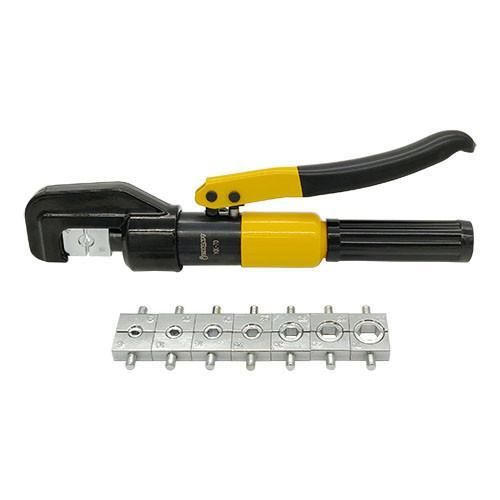

• Размер матриц: 6, 10, 16, 25, 35, 50, 70 мм2;
• Макс. усилие: 8 тонн;
• Ход штока: 12 мм;
• Рабочая жидкость: Гидравлическое масло #20.
