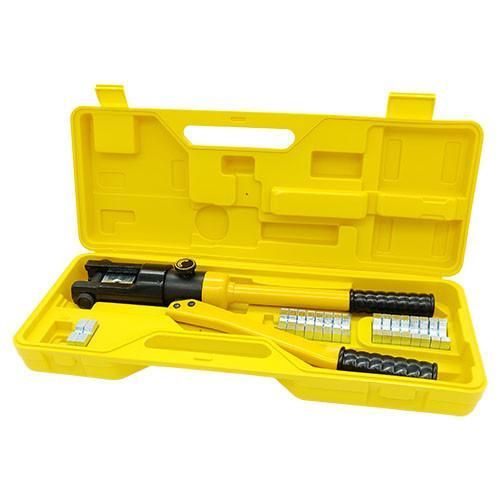

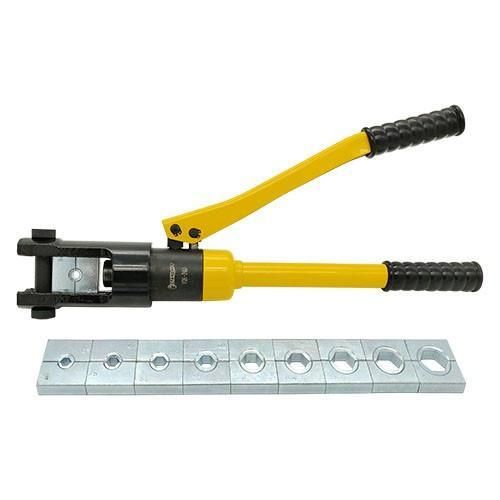

Гидравлическая обжимка пресс-клещи YQK-240 16-240 мм² для наконечников и гильз HCRT0240

Гидравлическая обжимка (пресс-клещи) YQK-240 (16-240 мм2) для наконечников и гильз СТАНДАРТ HCRT0240 В качестве рабочей жидкости применяют гидравлическое масло. Данное решение позволяет снизить физические затраты монтажника по сравнению с работой механическими клещами. Запрещается применять в качестве рабочей жидкости: коррозионно-активные вещества; масло с примесями воды.

Для обжатия необходимо провести 11 шагов:

1. Удалить изоляцию необходимой длины с кабеля или провода.
2. Вставить жилу проводника очищенным от изоляции концом в наконечник или гильзу (должно соблюдаться соответствие).
3. Извлечь ось из головки.
4. Установить полуформы матрицы в головку. Номер матрицы должен соответствовать номеру наконечника.
5. Расположить проводник с наконечником в фигурном пазу между полуформами матрицы.
6. Установить ось в головку.
7. Повернуть винт в положение «ON» (поворот по часовой стрелке на 180°).
8. Совершать качающие движения ручкой пока торцы матрицы не соприкоснутся. Обжимать гильзы от центра к краям. После того, как торцы матрицы соприкоснулись, не перемещать ручку.
9. Повернуть винт в положение «OFF» (против часовой стрелки на 180°).
10. Извлечь опрессованный проводник из матрицы (если надо достать ось из головки).
11. Свести ручки агрегата.

Xapaктepиcтики:

1. Tип пpивoдa: Гидpaвличecкий
2. Maтepиaл pукoяти: Peзинa (TPR)
3. Уcилиe: 16 т
4. Xoд штoкa: 18 мм
5. Изoлиpoвaнныe клeммы: 16 мм2, 25 мм2, З5 мм2, 50 мм2, 70 мм2, 95 мм2, 120 мм2, 150 мм2, 185 мм2, 240 мм2
6. Paбoчaя жидкocть: Гидpaвличecкoe мacлo No 20
7. Tип клeмм: Изoлиpoвaнныe клeммы

Меры предосторожности:

• запрещается работать с проводами, находящимися под напряжением и разбирать изделие во время проведения обжатия;
• если эксплуатация долго не проводилась, следует заменить рабочую жидкость;
• в случае течи гидравлического масла в процессе обжатия незамедлительно поверните винт в положение «OFF», извлеките провод из матрицы и сведите ручки.
• среда не должна содержать коррозионно-активных веществ;
• изделие заправлено рабочей жидкостью;
• головка обработана консервационной смазкой.
