К155ИЕ9 (SN74160N) cінхронний десятковий чотирьохрозрядний лічильник

К155ІЕ8 (SN74160N) синхронний десятичний чотирирозрядний лічильник

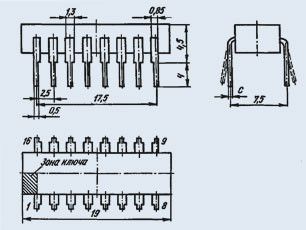

К155ІЕ9 Мікросхеми К155ІЕ9 являють собою синхронний десятичний чотирирозрядний лічильник. В ІС є можливість синхронного встановлення в довільний стан від 0 до 9. В лічильника є асинхронне скидання й дешифрувальний лічильникний вихід. Як запам'ятний елемент використовується JK-тригер із внутрішньою затримкою. Корпус типу 238.16-2, маса не більш ніж 2 г. Гранично допустимі режими експлуатації К155ІЕ9: - Напруга живлення... 4,75 - 5,25 В - Вхідна напруга низького рівня......... < 0,4 В - Вхідна напруга високого рівня... > 2,4 В - Вхідний струм низького рівня......... < 16 мА - Вихідний струм високого рівня...... < -0,8 мА - Ємність навантаження...... < 15 пФ - Тривалість фронту та зрізу вхідного імпульсу < 150 нс - Температура довкілля: - К155 .......... -10 + 70 °С - КМ155 ......... - 45 + 85 °С
