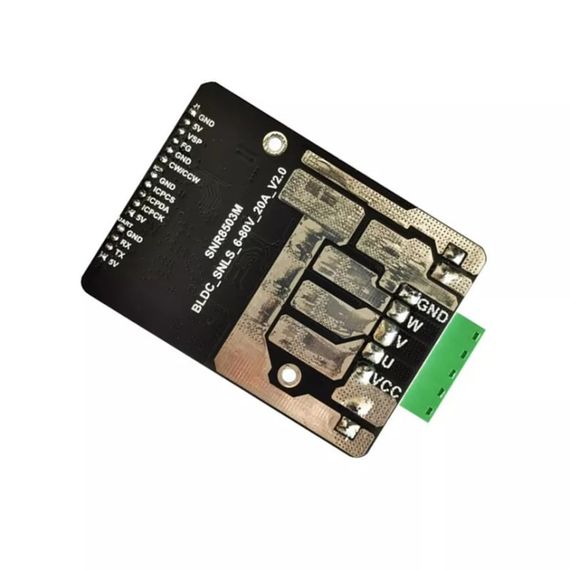

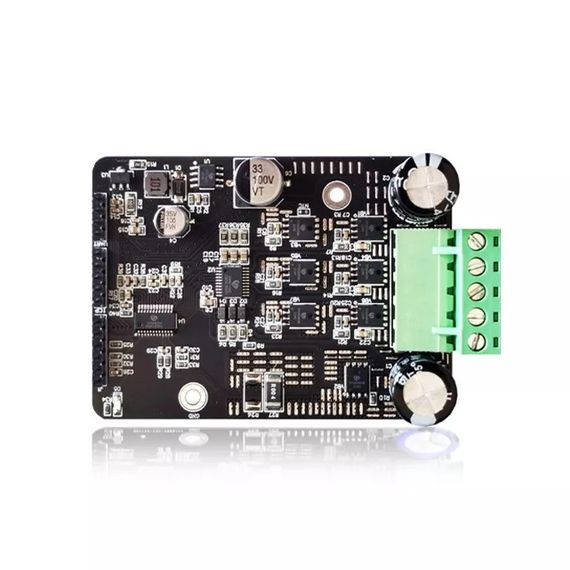

Контроллер Двигателя BLDC DC 6-80V Трехфазный DC Бесщеточный Регулятор Двигателя Без Холла

Этот продукт представляет собой модуль привода, разработанный для неиндуктивных двигателей BLDC, основной чип управления приводом — SNR8503M, ядро ​​интегрирует специальную схему для привода индуктивного двигателя, окружающая схема проста, функция идеальна, объем небольшой, отладка проста, эффективность привода высокая, приложение гибкое и широко применимо.

SNR8503M — это 32-битный основной микроконтроллер, который легко разрабатывать и отлаживать. Для того чтобы облегчить пользователям быструю реализацию компьютера привода неиндуктивного BLDC, и программный базовый алгоритмический слой был завершен, вам нужно только выполнить вторичную разработку на основе этого программного обеспечения, и вы сможете быстро завершить разработку продукта.

Особенности:1>.Переключение вперед и назад, стоп-тормоз, светодиодная индикация состояния двигателя2>.Регулирование скорости электропотенциала (ШИМ)3>.Самотестирование при включении питания МОП,4>.Защита от перегрева МОП (>95°C)5>.Защита от блокировки6>.Защита от перегрузки по току (макс. 50A),7>.Перенапряжение8>.Защита от пониженного напряжения9>.Поддержка защиты от обратного хода10>.Защита от блокировки11>.Замкнутый контур скорости12>.Замкнутый контур тока13>.Запуск при попутном ветре14>.Тормоза отключения15>.Встроенные светодиодные индикаторы используются для режима ожидания, работы, ошибок и т. д.16>.Встроенный интерфейс рулевого управления CW/CCW - CW при подвешенном состоянии, а GND - CCW против часовой стрелки при коротком замыкании.17>.Встроенный последовательный порт UART позволяет пользователям управлять модулем через последовательный протокол.

18>.Встроенный программный интерфейс для обновления программных программ.

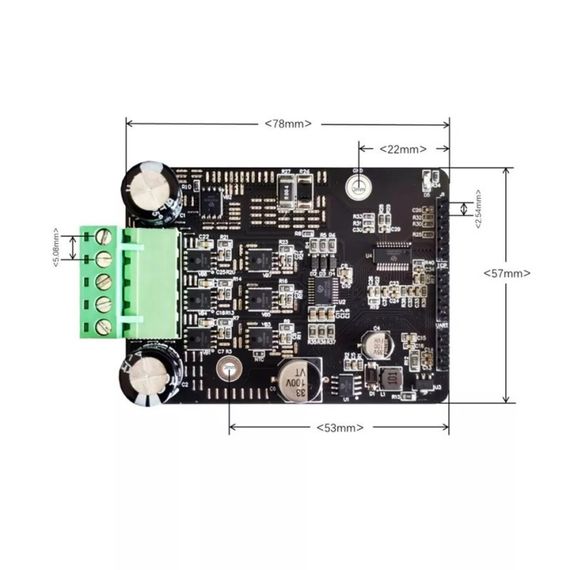

Параметры:1>. Рабочее напряжение: 6~80 В2>. Непрерывная работа (ограничение тока): 5 А3>. Максимальный ток: номинальный 20А, пиковый 50А4>. Максимальная выходная мощность: 1600 Вт5>. Диапазон оборотов в минуту: 180 000 об/мин6>. Несущая частота привода: 16 кГц, поддержка модификации7>. Режим привода: ШИМ верхнего плеча, полностью открытая коммутация нижнего плеча8>. Индуктивное наблюдение: наблюдение за обратной ЭДС9>. Регулирование скорости потенциометром: 0,5~5 В10>. Регулирование скорости ШИМ: частота 1~20 кГц, рабочий цикл 10~100%11>. Обратная связь по скорости FG: об/мин = частота FG Гц * 60 / количество пар полюсов.12>. Режим управления скоростью: по умолчанию используется управление с разомкнутым контуром, а замкнутый контур необходимо отладить.13>.Рабочая температура: -40°C~105°C14>.Рабочая влажность: 0%~95%RH15>.Размер: 78*57MM

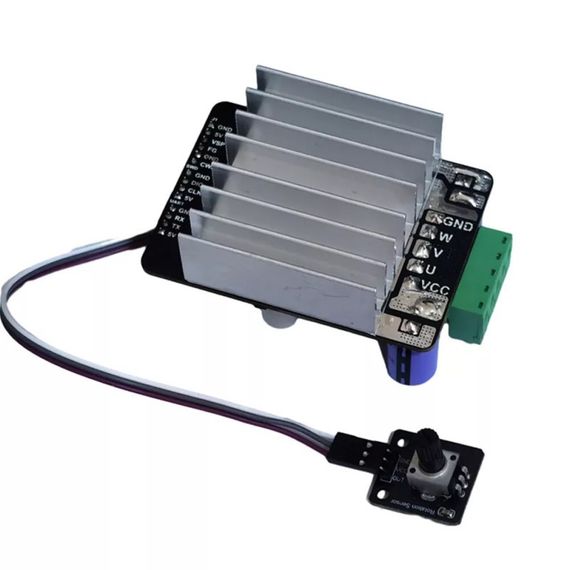

Упаковка:1 шт. Модуль управления бесщеточным двигателем.1 шт. Потенциометр.

1шт радиатор
