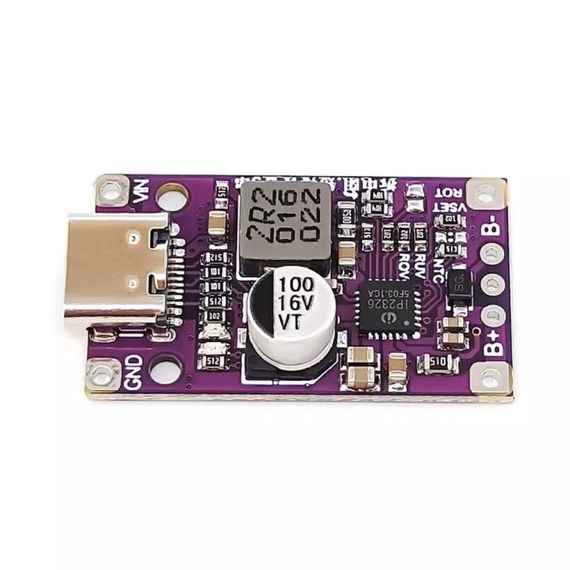

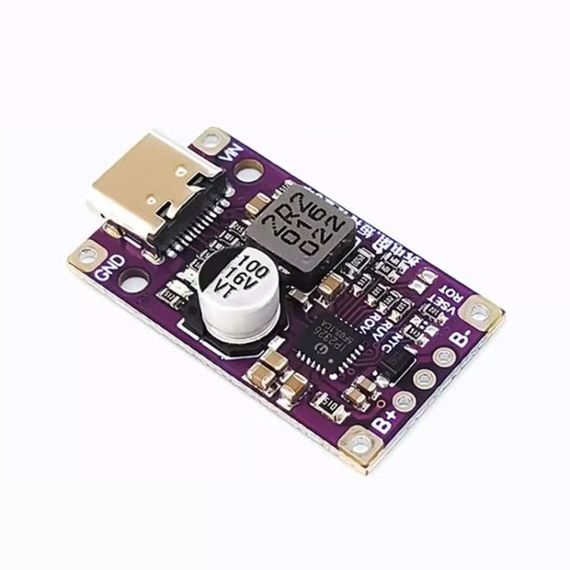

Контроллер заряда Type-C BMS 3S 1A плата заряда 3x Li-ion 18650 12.6V lx-lisc-v3

Type-C USB 3S(2S) BMS модуль зарядки LX-LISC-V3 Порт Type-C подключен к быстрой зарядке QC автоматически регулирует напряжение зарядки, что повышает эффективность зарядки. Ток зарядки по умолчанию для 2S 1,4-1,5 А.

- Функция балансировки для 2S батареи

- Автоматическая регулировка напряжения зарядки для повышения эффективности

- Защита от перегрузки по току, перенапряжения, короткого замыкания

- Регулировка зарядного тока

- Чип: IP2326 (QFN24)

- Входное напряжение: 5В TYPE-C

- Зарядка для 2S/3S литиевых батарей

- Поддержка быстрой зарядки QC

- Эффективность зарядки: 94%

- Частота переключения: 500 кГц

- Мощность: 15 Вт

- Размеры: 31 х 18 х 6,9 мм

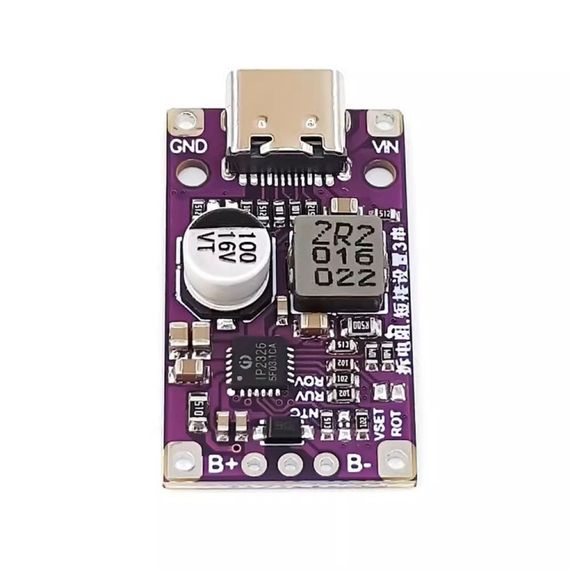

VIN: положительный полюс источника питания

GND: отрицательный полюс источника питания

B+: присоединен к положительной клемме последовательно подключенной батареи

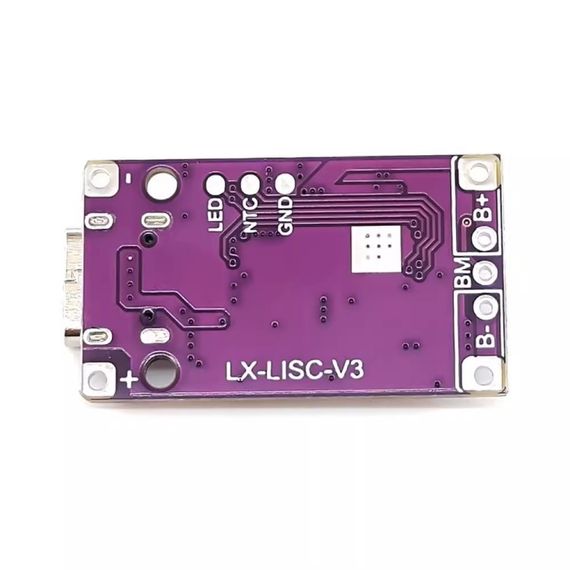

B -: присоединен к отрицательной клемме последовательно подключенной батареи BM: используется только для батарей 2S, присоединенных к середине двух серий батарей для выравнивания

Светодиодный индикатор:

- красный горит во время зарядки

- синий горит

- зарядка полная, мигает в случае обнаружения неисправности (напряжение аккумулятора не соответствует норме)

Стандартно используется 3S. Для 2S добавити перемычку на плате и випаяти резистор номиналом 64 кОм (код 184).

Функция балансировки используется для 2S, средняя точка двух батарей подсоединяется к "BM".

- Ток заряда аккумулятора по умолчанию составляет 0,9 A (100K)

Формула расчета тока: I= 90000/против 180к-0,5A 90 к-1A 75 к-1,2A 60-1,5A - Напряжение заряда аккумулятора по умолчанию 4,2 В. Если его нужно изменить, установить сопротивление "VSET" платы в соответствии с таблицей параметров RVSET.

В скобках для 3S. 1к-8,1В(12,3В) 68 к-8,2В(12,4В) 120к-8,3В(12,5В) NC-8,4В(12,6В) - Таймаут зарядки, по умолчанию нет (ROT=1K).

Установить значение ROT сопротивления: 68K-4 часа 120K-12 часов без(NC)-24 часа - Установка термозащиты: - Заменить SMD резистор 51 кОм, позиционное обозначение NTC на резистор 82 ком 1% - Припороть терморезистор 100 кОм (B=4100) к точкам G и NTC - Разместить терморезистор в точке измерения температуры VSET - напряжение заряда ISET - зарядный ток ROT - время зарядки RUV - порог пониженного напряжения на входе ROV - порог повышенного напряжения на входе
