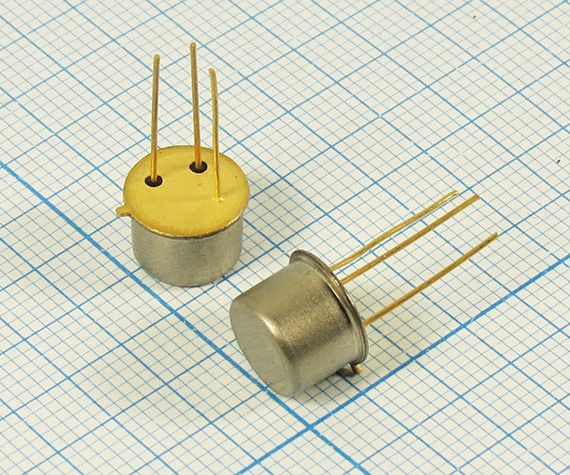

КП302В Транзистори кремнієві планарниє польові з затвором на основі p-n переходу і каналом n-типу Au (ТО5)

Характеристики польових транзисторів з p-n переходом і каналом p-типу КП302АМ, КП302БМ, КП302ВМ, КП302ГМ:

Тип польового транзизора	Р МАКС	f МАКС	Граничні значення параметрів за Т = 25 °C	Значення параметрів за Т = 25 °C	Т ОКР
UСІ МАКС	UЗС МАКС	UЗІ МАКС	IС МАКС	UЗІ ВІДС	g22И	IЗ УТ	S	IС НАЧ	C11И	C12И	КШ
мВт	МГц	В	В	В	мА	В	мКСм	нА	мА/В	мА	пФ	пФ	дБ	°С
КП302АМ	300	150	20	20	10	24	<5	-	<10	>5	3...24	<20	<8	-	-60...+100
КП302БМ	300	150	20	20	10	43	<7	-	<10	>7	18...43	<20	<8	-	-60...+100
КП302ВМ	300	150	20	20	12	-	<10	-	<10	-	>33	<20	<8	-	-60...+100
КП302ГМ	300	150	20	20	10	-	<7	-	<10	>7	15...65	<20	<8	-	-60...+100

Усоловні позначення електричних параметрів польових транзисторів: • Р МАКС — максимально допустима постійна розсіювана потужність польового транзистори. • f МАКС — максимально допустима робоча частота польового транзистори. • UСІ МАКС - максимально допустима напруга стік-висток. • UЗС МАКС - максимально допустима напруга затвор-сток. • UЗІ МАКС - максимально допустима напруга затвор-висток. • IС МАКС — максимально допустимий струм стока польового транзистора. • UЗІ ВІДС - напруга відсічення польового транзизора. Напруга між закривом і джерелам транзистори з p-n переходом або з ізольованим закривом, що працює в режимі обідніння, за якого струм стока досягає заданого низького значення. • g22И — активний складник вихідної провідності польового транзистори в схемі із загальним споконвом. • IЗ УТ - ток утечки затвора. Струм затвора за заданої напруги між закривом та іншими виведеннями, замкнутими між собою. • S - крутина характеристики польового транзизора. Відношення зміни струму до зміни напруги на затворі за короткого замикання за змінним струмом на виході транзистори в схемі із загальним джерелом. • IС НАЧ — початковий струм стоку. Струм стоку за напруги між закривом і джерелам, рівною нулю й за напруги на стоці, що перевищує напругу насичення. • C11И - вхідна ємність польового транзизора. Ємність між закривом і джерелам у разі короткого замикання змінним струмом на виході із загальним споконвом. • C12И — прохідна ємність польового транзизора. Ємність між затвором і стоком за короткого замикання за змінним струмом на вході в схемі із загальним джерелом. • КШ - коефіцієнт шуму транзизора. • Т ОКР - температура довкілля.
