КС170А Стабілітрон 7,0 V (6,43... 7,59 В;) кремнієвий, сплавний, двоанодний

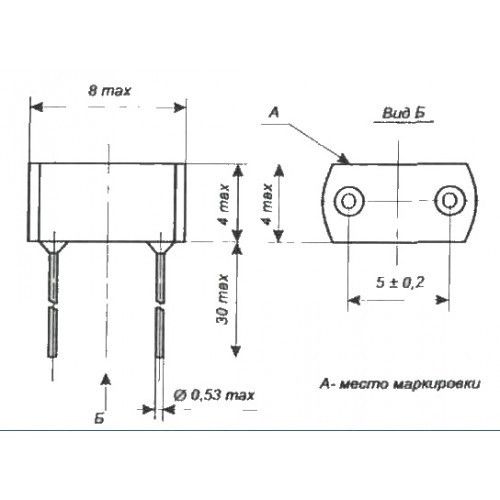

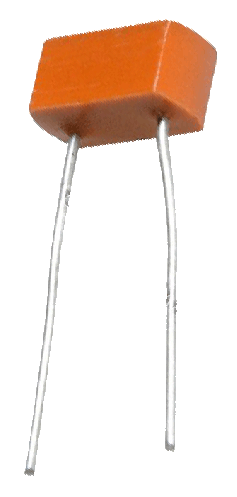

КС170А Стабілізрони КС170А кремнієві, сплавні, двоанодні, малої потужності. Призначені для застосування як опорного елемента в схемах стабілізації напруги. Використовуються для роботи вузлах і блоках апаратури загального призначення. Виготовляються у всекліматичному виконанні «В». Випускаються в пластмасовому корпусі з односпрямованими виведеннями. Маркуються цифро-букванним кодом на корпусі стабілізрона. Для позначення полярності з боку катодного виведення простається точка. Корпус типу КД-25, маса не більш ніж 0,3 г. Категорія якості: «ОТК». Технічні умови: — приймання «1» ХИ3.369.001ТУ. Імпортний аналог: 653C4. Основні технічні параметри стабілізрона КС170А: • Номінальна напруга стабілізації: 7 В за Iст 10 мА; • Розкидання напруги стабілізації: 6,43... 7,59 В; • Температурний коефіцієнт напруги стабілізації: ±0,01%/°С; • Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%; • Диференціальний опір стабілізрона: 20 Ом за Iст 10 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 20 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,15 Вт; • Робочий інтервал температури довкілля: -55... +100 °С

Технічні характеристики стабілізаторів 2С170А, КС170А:

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
