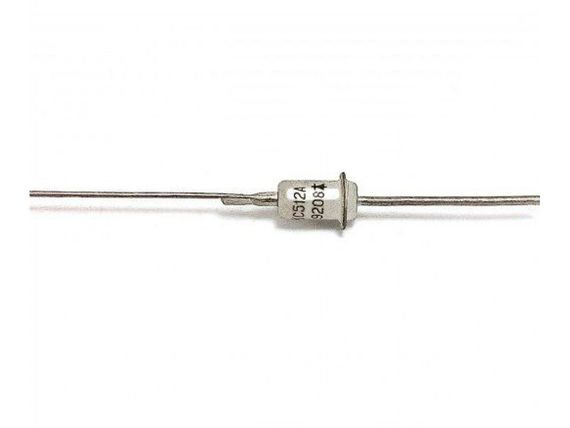

КС512А Стабілітрон 12V. (10,8... 13,2 В) Корпус КД8
В наличии
Код:000943004
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаПо тарифам перевозчика
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики КС512А Стабілітрон 12V. (10,8... 13,2 В) Корпус КД8
| Производитель | |
| Материал изготовления | Кремний |
| Состояние | Новое |
| Тип диода | Стабилитрон |
| Назначение диода | Ограничительный |
| Максимальная мощность рассеивания | 0.34 Вт |
| Минимальное напряжение стабилизации | 10.8 В |
| Максимальное напряжение стабилизации | 13.2 В |
| Страна происхождения | СССР |
Описание КС512А Стабілітрон 12V. (10,8... 13,2 В) Корпус КД8

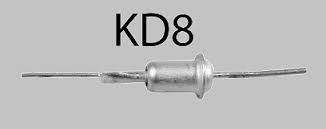

КС512А Стабільйони КС512А кремнієві, планові, середньої потужності. Призначені для стабілізації номінальної напруги 12 В у діапазоні струмів стабілізації 1...67 мА. Випускаються в металостекуваному корпусі з гнучкими виведеннями. Тип стабілізрона наводиться на корпусі. Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом). Тип корпусу: КД-8. Маса стабілітрона не більш ніж 1 г. Технічні умови: АА0.336.002 ТУ. Основні технічні параметри стабілізрона КС512А: • Номінальна напруга стабілізації: 12 В за Iст 5 мА; • Розкидання напруги стабілізації: 10,8... 13,2 В; • Температурний коефіцієнт напруги стабілізації: 0,1%/°С; • Тимчасова нестабільність напруги стабілізації стабілізатора: ±1,5%; • Диференціальний опір стабілізрона: 200 Ом за Iст 1 мА; • Мінімально допустимий струм стабілізації: 1 мА; • Максимально допустимий струм стабілізації: 67 мА; • Максимально допустима розсіювана потужність на стабілізроні: 1 Вт; • Робочий інтервал температури довкілля: -60... +100 °С
Характеристики стабілізронів КС510А, КС512А, КС515А, КС518А, КС522А, КС524А, КС527А:
| Тип стабілізрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| хв | ном | макс | Iст.ном. | хв | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС510А | 9 | 10 | 11 | 5 | 0,1 | 1 (50) | 25 | 1 | 79 | 1 | 100 | -60... +100 |
| КС512А | 10,8 | 12 | 13,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 67 | 1 | 100 | -60... +100 |
| КС515А | 13,5 | 15 | 16,5 | 5 | 0,1 | 1 (50) | 25 | 1 | 53 | 1 | 100 | -60... +100 |
| КС518А | 16,2 | 18 | 19,8 | 5 | 0,1 | 1 (50) | 25 | 1 | 45 | 1 | 100 | -60... +100 |
| КС522А | 19,8 | 22 | 24,2 | 5 | 0,1 | 1 (50) | 25 | 1 | 37 | 1 | 100 | -60... +100 |
| КС524А | 22,8 | 24 | 25,2 | 5 | 0,1 | 1 (50) | 30 | 1 | 33 | 1 | 100 | -60... +100 |
| КС527А | 24,3 | 27 | 29,7 | 5 | 0,1 | 1 (50) | 40 | 1 | 30 | 1 | 100 | -60... +100 |
Усоловні позначення електричних параметрів стабілізронів:
• Uст. - напруга стабілізації стабілізатора; • αUст. - температурний коефіцієнт напруги стабілізації стабілізатора; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір стабілізрона; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
