КС596В Стабілітрон 96V кремнієвий, дифузійно-сплавийі, середньої потужності, прецизійний

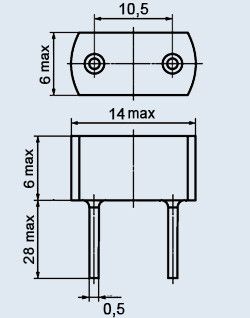

КС596В Стабільйони КС596В кремнієві, дифузійно-сплавні, середньої потужності. Призначені для використання як джерела опорної напруги 96,0 В. Застосовуються для роботи в радіотехнічних пристроях загального призначення. Випускаються в пластмасовому корпусі з односпрямованими виведеннями. Маркуються цифро-букванним кодом, схема з'єднання електродів із виведеннями вказується на корпусі. Корпус типу КД-27-1, маса не більш ніж 1,5 г. Кліматичне виконання — УХЛ, категорія розміщення — 3. Категорія якості: «ОТК». Технічні умови: - приймання «1» - ХИ0.336.000ТУ. Основні технічні параметри стабілізрона КС596В-2: • Номінальна напруга стабілізації: 96 В за Iст 5 мА; • Розкидання напруги стабілізації: 91... 101 В; • Температурний коефіцієнт напруги стабілізації: ±0,01%/°С; • Тимчасова нестабільність напруги стабілізації: ±1%; • Диференціальний опір стабілізрона: 560 Ом за Iст 5 мА; • Мінімально допустимий струм стабілізації: 3 мА; • Максимально допустимий струм стабілізації: 7 мА; • Максимально допустима розсіювана потужність на стабілізроні: 0,72 Вт; • Робочий інтервал температури довкілля: -60... +100 °С

Технічні характеристики стабілізронів КС596В2:

• Uст. - напруга стабілізації стабілізатора; • Iст. - струм стабілізації стабілізатора; • ΔUст. - розкидання напруги стабілізації; • αUст. - температурний коефіцієнт напруги стабілізації; • δUст. - тимчасова нестабільність напруги стабілізації; • rст. - диференціальний опір стабілізрона; • Iст.мін. - мінімальний струм стабілізації; • Iст.макс. - максимальний струм стабілізації; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу; • Тп. мах - максимально допустима температура переходу; • Токр. - температура довкілля.
