КТ825Г (або 2Т825А) транзистор кремнієвий PNP (30А 90В) 125W (ТО-3)
В наличии
Код:000935915
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаПо тарифам перевозчика
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики КТ825Г (або 2Т825А) транзистор кремнієвий PNP (30А 90В) 125W (ТО-3)
| Производитель | ЗАО Кремний Маркетинг г. Брянск |
| Материал корпуса | Металлостекло |
| Тип монтажа | Ручной монтаж |
| Максимальная мощность рассеивания | 160 Вт |
| Тип транзистора | Биполярный |
| Тип биполярного транзистора | P-N-P |
| Максимально допустимое напряжение коллектор-эммитер | 90 В |
| Максимально допустимый ток коллектора | 30 А |
| Исполнение | Дискретное |
| PNP | POWER TRANSISTOR |
| Техническое описание | скачать PDF в спецификации |
Читать полностью
Спрятать
Описание КТ825Г (або 2Т825А) транзистор кремнієвий PNP (30А 90В) 125W (ТО-3)
КТ825Г транзистор PNP (30 А 90В) 125W (ТО-3)
| Наимен. | тип | Uкбо(и),В | Uкео(і), В | Iдоmax(и), мА | Pдоmax(т), Вт | h21е | Iкбо, мкА | fгр., МГц | UкЕН, В |
| 2Т825А | p-n-p | 100 | 100 | 20000 (40000) | (160) | 500-18000 | ≤1000 | ≥4 | <2 |
| 2Т825Б | 80 | 80 | 20000 (40000) | (160) | 750-18000 | ≤1000 | ≥4 | <2 | |
| 2Т825В | 60 | 60 | 20000 (40000) | (160) | 750-18000 | ≤1000 | ≥4 | <2 | |
| КТ825Г | 90 | 90 | 20000 (30000) | (125) | 750-18000 | ≤1000 | ≥4 | <2 | |
| КТ825Д | 60 | 60 | 20000 (30000) | (125) | 750-18000 | ≤1000 | ≥4 | <2 | |
| КТ825Е | 30 | 30 | 20000 (30000) | (125) | 750-18000 | ≤1000 | ≥4 | <2 |

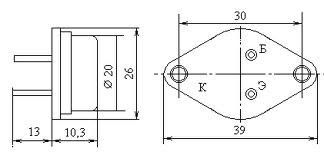

Рисунок корпусу:
| Uкбо | - Максимально допустима напруга колектор-база |
| Uкбои | - Максимально допустима імпульсна напруга колектор-база |
| Uкео | - Максимально допустима напруга колектор-емітер |
| Uкеои | - Максимально допустима імпульсна напруга колектор-емітер |
| Iдоmax | - Максимально допустимий постійний струм колектора |
| Iдоmax и | - Максимально допустимий імпульсний струм колектора |
| Pдоmax | - Максимально допустима постійна розсіювана потужність колектора без тепловідведення |
| Pдоmax т | - Максимально допустима постійна розсіювана потужність колектора з тепловідведенням |
| h21е | - Статичний коефіцієнт передавання струму біполярного транзизора в схемі із загальним евітером |
| Iкбо | - Зворотний струм колектора |
| fгр | — гранічна частота коефіцієнта передавання струму в схемі із загальним емітером |
| UкЕН | - напруга насичення колектор-емітер |
Uкбо — Максимально допустима пружна колектор-база Uкбоі - Максимально допустимий імпульсна напруга колектор-база Uкео - Максимально допустима напруга колектор-емітер Uкеоі - Максимально допустимий імпульсна напруга колектор-емітер Iкmax - Максимально допустимий постійний струм колектора Iкmax і - Максимально допустимий імпульсний струм колектора Pкmax - Максимально допустима постійна розсіює потужність колектора без тепловідводу Pкmax т - Максимально допустима постійна розсіює потужність колектора з теплоотводом h21е - Статичний коефіцієнт передачі струму біполярного транзистора в схемі із загальним емітером Iкбо - Зворотний струм колектора fгр - гранична частота коефіцієнта передачі струму в схемі з загальним емітером Uкен - напруга насичення колектор-емітер
