LCD 1602 модуль для Arduino, ЖК дисплей, 16х2 blue

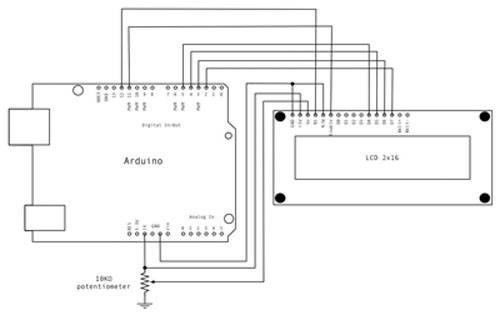

LCD 1602 модуль для Arduino модуль используется для преобразования сигналов от контроллеров и датчиков в графическую информацию.Для использования LCD 1602 модуля Arduino нужно на его основе собрать макет (подключить к дисплею, контроллеру, питанию и т.п.). Потом нужно создать программу для работы с устройством. В конце провести настройку и начинать работу.Управление LCD 1602 модулем для Arduino осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы.LCD 1602 модуль для Arduino с ЖК-дисплеем имеет интерфейс для ввода вывода информации.4-битный интерфейс HD44780 имеет 16 контактов обозначенных:

• Vss &ndash. общий GND.
• Vdd &ndash. питание.
• VO &ndash. настройка контрастности.
• RS &ndash. данные и команды.
• RW &ndash. чтение и запись.
• E (Enable) &ndash. включение.
• DB0 &ndash. DB7 линии данных.
• LEDA &ndash. анод подсветки.
• LEDK &ndash. катод подсветки.

Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания, батареи). Напряжение питания модуля 5 вольт.

Характеристики:

интерфейс HD44780 совместимый.напряжение питания: 5В.размеры экрана: 64 х 15 мм.жидкокристаллический дисплей с синей подсветкой.дисплей 2 строки по 16 символов.поддержка латиницы и кириллицы (с установкой дополнительных библиотек).габариты: 79,9 х 36,0 х 11,0 мм.вес: 31 г.
