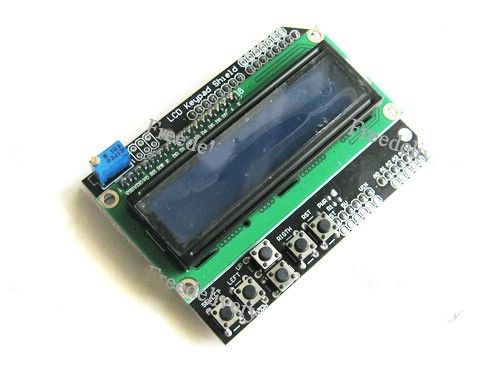

LCD Keypad Shield модуль Arduino 1602 ЖК дисплей

LCD Keypad Shield модуль используется для работы с LCD дисплеями. Он подключается к Arduino контроллеру и расширяет возможности при работе с дисплеями - позволяет использовать и просматривать больше графической информации, чем вмещает рабочая зона дисплея, с помощью предусмотренных на плате кнопок.Для использования LCD Keypad Shield модуля нужно на его основе собрать макет (подключить к дисплею, контроллеру, питанию и т.п.). Потом нужно создать программу для работы с устройством. В конце провести настройку и начинать работу.Управление LCD Keypad Shield модулем осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы.При подаче питания на плату должен загореться светодиод PWR.На плате предусмотрено 6 кнопок: LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка сброса параметров или перезагрузки). На плате присутствует переменный резистор, которым осуществляется регулировка контрастности дисплея.LCD Keypad Shield модуль для Arduino с ЖК-дисплеем имеет несколько интерфейсов для ввода вывода информации:

• 4-битный интерфейс HD44780 имеет 16 контактов, обозначенных: Vss &ndash. общий GND. Vdd &ndash. питание. VO &ndash. настройка контрастности. RS &ndash. данные и команды. RW &ndash. чтение и запись. E (Enable) &ndash. включение. DB0 &ndash. DB7 линии данных. LEDA &ndash. анод подсветки. LEDK &ndash. катод подсветки.
• IIC port (Inter-Integrated Circuit) &ndash. последовательная шина данных для связи интегральных схем. Имеет 4 вывода, обозначение контактов: RXD, TXD, GND, VCC.
• Интерфейс ICSP (внутрисхемное программирование) для подключения программатора и перепрограммирования встроенного микроконтроллера.
• Колодка питания имеет 6 контактов, обозначенных: RST, 3V, 5V, GND, GND, VIN.
• Предусмотрено 6 аналоговых входов и 5 выходов, обозначенных A0 &ndash. A5.

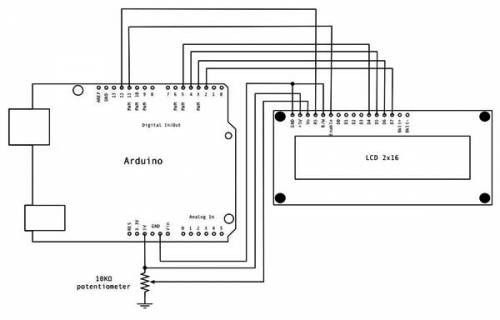

Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 5 вольт.Схема подключения дисплея через HD44780 интерфейс представлена в дополнительных изображениях к описанию товара.

Характеристики:

6 кнопок управления: LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка сброса параметров или перезагрузки).интерфейс ICSP (внутрисхемное программирование) для подключения программатора и перепрограммирования встроенного микроконтроллера.интерфейс HD44780 совместимый.интерфейс IIC (I2C).6 аналоговых входов и 5 выходов.напряжение питания 5В.жидкокристаллический дисплей с синей подсветкой.дисплей: 2 строки по 16 символов.регулятор контрастности.поддержка латиницы и кириллицы (с установкой дополнительных библиотек).размер дисплея: 65 х 14 мм.габариты: 80 х 58 х 20 мм.вес: 54 г.
