Мікроконтролер ARDUINO UNO Wi-Fi REV2

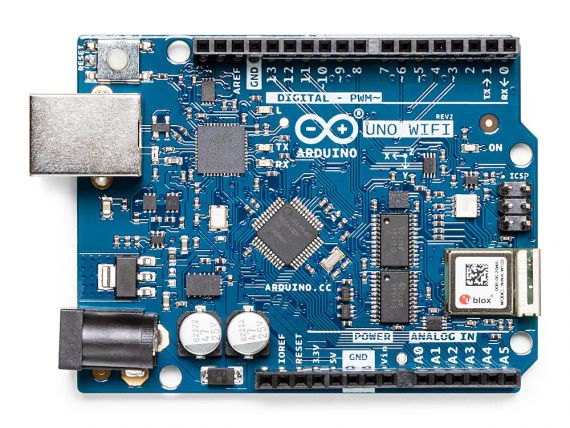

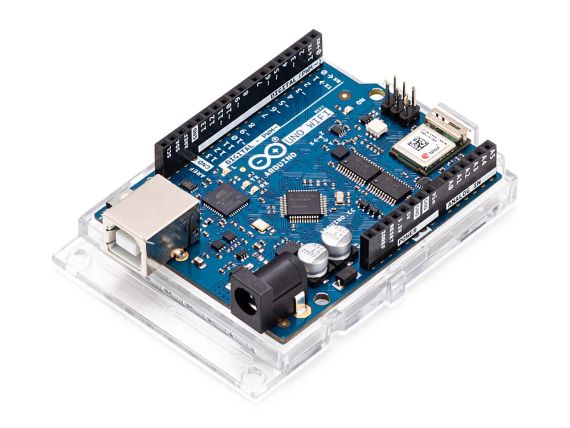

Arduino UNO WiFi Rev.2 — це найпростіша точка входу в базовий IoT зі стандартним форм-фактором сімейства UNO. Якщо ви хочете побудувати сенсорну мережу, під'єднану до вашого офісного або домашнього маршрутизатора, або створити пристрій Bluetooth® Low Energy, що надсилає дані на мобільний телефон, Arduino UNO WiFi Rev.2 — це ваше універсальне рішення для багатьох базових сценаріїв застосування IoT. Додайте цю плату до пристрою, і ви зможете під'єднати його до мережі Wi-Fi, використовуючи його безпечний крипточип-пришвидшувач ECC608. Arduino Uno WiFi функціонально такий самий, як Arduino Uno Rev3, але з додаванням WiFi/Bluetooth® і деякими іншими поліпшеннями. Він містить абсолютно новий 8-бітний мікроконтролер ATmega4809 від Microchip і має вбудований IMU (інерціальний вимірювальний блок) LSM6DS3TR. Модуль Wi-Fi — це автономний SoC з інтегрованим стеком протоколів TCP/IP, який може надавати доступ до мережі Wi-Fi або слугувати як точки доступу. Це u-blox NINA-W102 і ( ) ви знайдете технічний опис. Arduino UNO WiFi Rev.2 має 14 цифрових вхідних/вихідних контактів — 5 з них можна використовувати як виходи ШІМ — 6 аналогових входів, USB-під'єднання, роз'єм живлення, ICSP-роз'єм і кнопку скидання. Він містить усе необхідне для підтримки мікроконтролера. Просто під'єднайте його до комп'ютера за допомогою USB-кабелю або увімкніть за допомогою адаптера змінного струму або батареї, щоб почати роботу. Сумісність Ця плата має мікроконтролер Microchip ATmega4809, але завдяки шару сумісності, включеному в ядро, ви можете запускати всі ескізи, створені для мікроконтролера UNO ATmega328P на ATmega4809. Ви можете знайти більше інформації про використання цього режиму на . Bluetooth® і Bluetooth® з низьким енергоспоживанням Чипсет зв'язку на Arduino UNO WiFi Rev.2 може бути як клієнтом Bluetooth®, так і Bluetooth® Low Energy і хост-пристрою. Щось досить унікальне у світі платформ мікроконтролерів. Якщо ви хочете побачити, як легко створити центральний або периферійний пристрій Bluetooth®, вивчіть приклади в нашій . Ми робимо його відкритим для вашої участі Arduino UNO WiFi Rev.2 — це двопроцесорний пристрій, який запрошує до експериментів. Злам модуля WiFiNINA дає змогу вам, наприклад, використовувати Wi-Fi, Bluetooth® і Bluetooth® Low Energy одночасно на платі. Ще одна можливість — запустити на модулі надлегку версію Linux, тоді як основний мікроконтролер керуватиме низькорівневими пристроями, як-от двигуни або екрани. Ці експериментальні методи вимагають просунутого зламування з вашого боку. Вони можливі за допомогою модифікації прошивки модуля, яку ви можете знайти в . УВАГА: такий злом порушує сертифікацію вашого модуля WiFiNINA, робіть це на свій страх і ризик. Технічні характеристики Мікроконтролер ATmega4809 ( ) Робоча напруга 5В Вхідна напруга (рекомендується) 6 — 20 В Цифрові контакти введення/виведення 14 — 5 Забезпечити вихід ШІМ Цифрові входи/виходи ШІМ 5 Аналогові вхідні контакти 6 Постійний струм на контакт введення/виведення 20 мА Постійний струм для контакту 3,3 В 50 мА Флешпам'ять 48 КБ (ATmega4809) SRAM 6,144 байт (ATmega4809) EEPROM 256 байт (ATmega4809) Тактова частота 16 МГц Радіомодуль u-blox NINA-W102 ( ) Безпечний елемент ATECC608A ( ) Інерційний вимірювальний блок LSM6DS3TR ( ) LED_BUILTIN 25 Довжина: 68,6 мм Ширина 53,4 мм Маса 25 г
