Микросхема IP5389_CN_IP65_AACD, QFN-64 с поддержкой независимых портов USB-A и входом DC

<p>IP5389_CN_IP65_AACD представляет собой усовершенствованную версию IP5389_CN_AACD с следующими особенностями:</p>

<p>- Одна микросхема с одним входом DC (поддерживает MPPT), одним разъемом Type-C (DRP) и двумя портами USB-A (с индивидуальным независимым быстрым зарядом).<br />

- Дополнительно поддерживается один выход DC и один выход DC-AC для сигнала активации и управления мощным светильником.<br />

- Есть поддержка двух кнопок, которые могут использоваться как переключатели или для настройки параметров.</p>

<p>По сравнению с модификацией IP5389_CN_AACD, модель IP5389_CN_IP65_AACD имеет два независимых порта Type-A на встроенных чипах IP6538/IP6566, обеспечивающих индивидуальный независимый быстрый заряд. Эта модель идеально подходит для тех, кто нуждается в независимой зарядке двух портов Type-A.</p>

<p><strong>Маркировка на корпусе обозначается:</strong> IP5389 (без индекса _CN_IP65_AACD).</p>

<table align="left" border="3" cellpadding="1" cellspacing="1" style="width:500px;">

<thead>

<tr>

<th scope="col" style="text-align: left;">

<p><span style="font-size:18px;"><span style="background-color:#e74c3c;">Внимание!!!</span></span></p>

<p><span style="font-size:14px;">Микросхемы всех модификаций обозначаются на корпусе как IP5389. Вторая строка содержит символы, обозначающие серию и номер партии, которые могут отличаться от тех, что изображены на сайте. </span></p>

<p><span style="font-size:14px;">Поэтому определить модификацию по маркировке микросхемы невозможно. Необходимо выбирать модификацию исходя из описания выше.</span></p>

<p><strong><em>У нас представлены &nbsp;тольоко малая их часть которые наиболее распрострастены.&nbsp;</em></strong><span style="font-size:16px;"></span></p>

</th>

</tr>

</thead>

<tbody>

</tbody>

</table>

<p>&nbsp;</p>

<p>&nbsp;</p>

<p>&nbsp;</p>

<p>&nbsp;</p>

<p>&nbsp;</p>

<p>&nbsp;</p>

<p>&nbsp;</p>

<p><span style="font-size:14px;">Чип IP5389 - это универсальный управляющий чип для источников питания, который обеспечивает полное решение для быстрой зарядки портативных устройств. Вот основные его характеристики:</span></p>

<p><span style="font-size:14px;">1. **Поддержка нескольких портов:**<br />

&nbsp; &nbsp;- 2 независимых порта USB-A для вывода.<br />

&nbsp; &nbsp;- 1 порт USB-C для ввода/вывода.<br />

&nbsp; &nbsp;- 1 порт DC для ввода.</span></p>

<p><span style="font-size:14px;">2. **Поддержка быстрой зарядки:**<br />

&nbsp; &nbsp;- Поддержка различных стандартов быстрой зарядки, включая QC2.0, QC3.0, QC3+, FCP, AFC, SCP, VOOC, DRP try.SRC и другие.<br />

&nbsp; &nbsp;- Совместимость с BC1.2 и быстрая зарядка для устройств Apple.</span></p>

<p><span style="font-size:14px;">3. **Поддержка USB Power Delivery (PD):**<br />

&nbsp; &nbsp;- Поддержка PD2.0 для двунаправленной передачи данных.<br />

&nbsp; &nbsp;- Поддержка PD3.0 для двунаправленной передачи данных и протокола PPS.<br />

&nbsp; &nbsp;- Различные уровни напряжения ввода и вывода, включая 5V, 9V, 12V, 15V и 20V.</span></p>

<p><span style="font-size:14px;">4. **Управление эффективностью:**<br />

&nbsp; &nbsp;- Интегрированный двунаправленный преобразователь напряжения BUCK-BOOST.<br />

&nbsp; &nbsp;- Контроль заряда через charge-pump.</span></p>

<p><span style="font-size:14px;">5. **Зарядные характеристики:**<br />

&nbsp; &nbsp;- Регулировка тока зарядки для адаптивной зарядки.<br />

&nbsp; &nbsp;- Поддержка различных уровней напряжения для зарядки разных типов батарей.<br />

&nbsp; &nbsp;- Поддержка подключения нескольких батарей в серию.</span></p>

<p><span style="font-size:14px;">6. **Характеристики разряда:**<br />

&nbsp; &nbsp;- Максимальная мощность 100 Вт.<br />

&nbsp; &nbsp;- Эффективность свыше 97% при синхронном переключении на 5V и 2A.</span></p>

<p><span style="font-size:14px;">7. **Индикация уровня заряда:**<br />

&nbsp; &nbsp;- Встроенный 14-битный аналого-цифровой преобразователь (ADC).<br />

&nbsp; &nbsp;- Поддержка 4 светодиодов для отображения уровня заряда.<br />

&nbsp; &nbsp;- Поддержка различных цифровых индикаторов.<br />

&nbsp; &nbsp;- Автоматическая калибровка индикатора уровня заряда.</span></p>

<p><span style="font-size:14px;">8. **Другие функции:**<br />

&nbsp; &nbsp;- Автоматическое обнаружение вставки и извлечения устройства.<br />

&nbsp; &nbsp;- Индикация состояния быстрой зарядки.<br />

&nbsp; &nbsp;- Поддержка мониторинга температуры батареи.<br />

&nbsp; &nbsp;- Идентификация нагрузки и автоматический переход в режим ожидания при низкой нагрузке.<br />

&nbsp; &nbsp;- Поддержка нескольких режимов управления кнопками.<br />

&nbsp; &nbsp;- Встроенное управление подсветкой.</span></p>

<p><span style="font-size:14px;">9. **Множество защитных мер и высокая надежность:**<br />

&nbsp; &nbsp;- Защита от перенапряжения и недопряжения на входе и выходе.<br />

&nbsp; &nbsp;- Защита от перегрузки, короткого замыкания и переразряда батареи.<br />

&nbsp; &nbsp;- Защита от перегрева чипа и батарей по температуре через NTC.<br />

&nbsp; &nbsp;- Защита от статического электричества (ESD) и высокая изоляция входных пинов.</span></p>

<p><span style="font-size:14px;">10. **Минимизация количества компонентов:**<br />

&nbsp; &nbsp; - Встроенный драйвер MOSFET с возможностью управления мощностью.<br />

&nbsp; &nbsp; - Реализация заряда и разряда с использованием одного индуктивного элемента.</span></p>

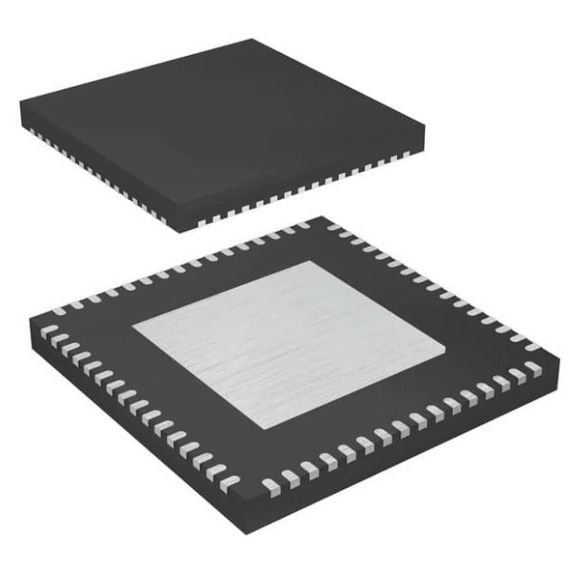

<p><span style="font-size:14px;">11. **Корпус QFN-64:**<br />

&nbsp; &nbsp; - Микросхем</span></p>

<p><span style="font-size:14px;">а доступна в корпусе QFN-64 и может использоваться в различных устройствах, включая портативные источники питания и зарядные устройства для мобильных телефонов и планшетов.</span></p>

<p><span style="font-size:14px;">Этот чип предоставляет обширный функционал и может быть использован во многих областях, включая портативные зарядные устройства и мобильные устройства.</span></p>
