Модуль Аудио усилитель LM386 0.3-1Вт 5-12В Arduino

Модуль Аудио усилитель LM386 0.3-1Вт 5-12В Arduino

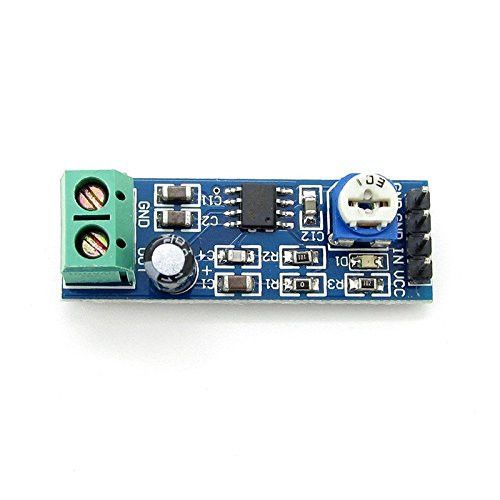

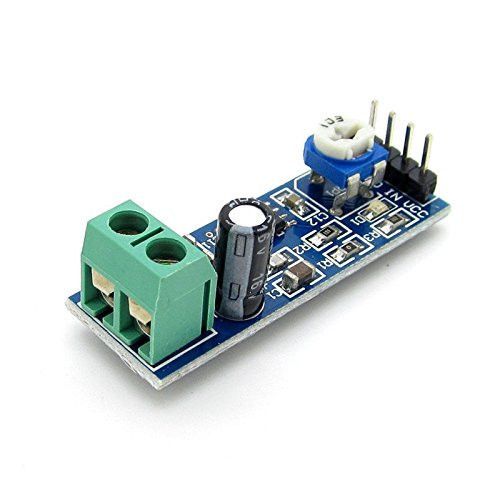

Одноканальный модуль аудио усилителя низкой частоты на микросхеме LM386 может использоваться в различных Arduino проектах.Перед началом работы требуется собрать схему на основе модуля. Для этого нужно подключить входной сигнал к контактам обозначенным &ldquo.GND&rdquo. и &ldquo.IN&rdquo.. Далее подключить устройство воспроизведения (динамик). Устройство воспроизведения подключается к клеммной колодке на два контакта. Контакты колодки имеют обозначение &ldquo.GND&rdquo. и &ldquo.OUT&rdquo.. В зависимости от сопротивления динамика мощность может составлять от 0,3 до 1 Вт. После проделанных операций к модулю требуется подключить питание. Питание подключается к контактам &ldquo.GND&rdquo. (&ldquo.минус&rdquo.) и &ldquo.VDD&rdquo. (&ldquo.плюс&rdquo.). Рабочее напряжение модуля составляет 5-12 В постоянного тока. После подключения питания на плате модуля загорится красный индикатор.На плате имеется переменный резистор (10 кОм) с помощью которого регулируется громкость воспроизведения.

Характеристики:

микросхема: LM386.рабочее напряжение: 5-12 В постоянного тока.пропускная способность микросхемы: 300 кГц.выходная мощность: 0,3-1 Вт.габариты модуля (д х ш х в): 41 х 13 х 13,5 мм.вес: 4 г.
