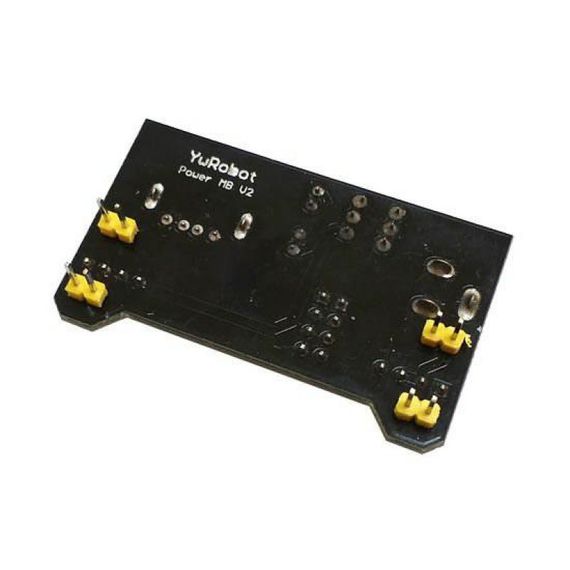

Модуль питания макетных плат MB102 3.3/5В, Arduino

Модуль питания MB102 3.3V 5V используется для стабилизации входного напряжения от компьютера или внешних источников питания и подачи его для плат Arduino. Есть возможность подключения до двух плат. Для использования модуля питания нужно собрать макет и подключить к нему выходы устройства. Произвести настройку перемычками желаемого выходного напряжения. Потом на модуль питания нужно подать напряжение или от компьютера; или от внешнего источника питания и нажать кнопку включения. Модуль питания управляется с помощью двух перемычек и кнопки включения. У перемычек есть 3 позиции 5V; OFF; 3V3 соответственно ndash. напряжение 5В; выключено; напряжение 3;3В. Также на плате есть светодиод индикации включенного питания. Модуль питания MB102 3.3V 5V имеет 4 интерфейса: для подключения внешнего источника питания (сетевого адаптера). для подключения USB от компьютера. колодка заземления имеет 8 выводов; обозначение выводов 3.3V; 5V; GND. выходи стабилизированного напряжения; 2 для 5 В и 2 для 3;3 В. Питание модуля осуществляется или от внешнего источника питания (сетевого адаптера); или от компьютера через USB порт.

Характеристики:

входное напряжение: 6 ndash. 12В (сетевой адаптер); 5В (через USB порт). выходное напряжение: 3;3В и 5В. выходной ток: 500 мА. светодиодный индикатор питания. размеры: 53 х 32 х 24 мм. вес: 13 г.
