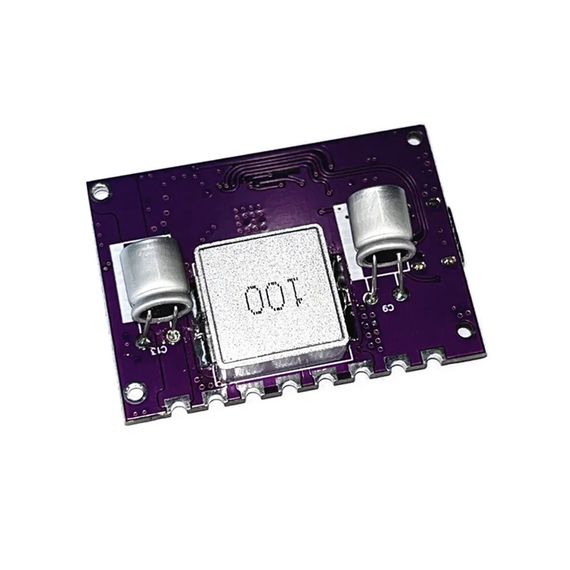

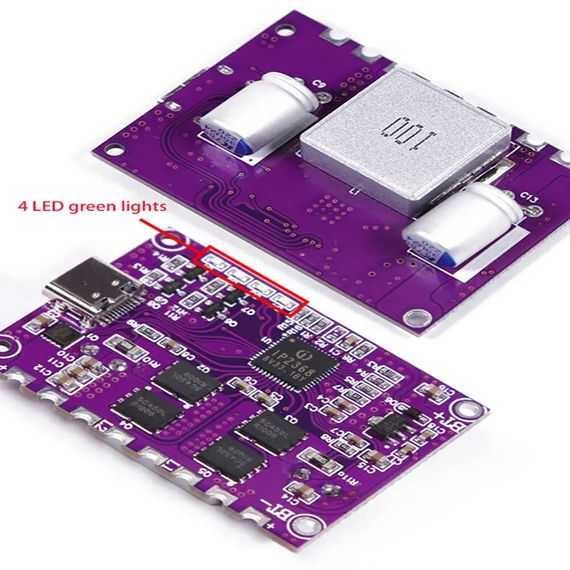

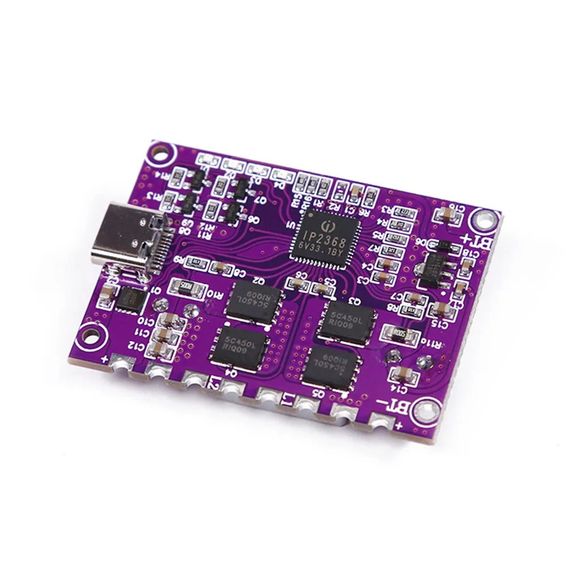

Модуль PowerBank IP2368 PD100W LI-ion / LiFePO4

IP2368 поддерживает 2/3/4/5/6 последовательных соединений аккумуляторных ячеек, можно выбрать количество последовательных соединений через внешний резистор. IP2368 поддерживает выбор между обычными литиевыми батареями и литий-железофосфатными батареями, внешний резистор может установить напряжение полного заряда. Напряжение полного заряда литиевых батарей может быть установлено на: 4,15 В / 4,2 В / 4,3 В / 4,35 В / 4,4 В. Напряжение полного заряда литий-железофосфатных батарей может быть установлено на: 3,5 В / 3,55 В / 3,6 В / 3,65 В / 3,7 В.

Конкретные методы изменения:

• R2 пустой = обычная литиевая батарея - по умолчанию;
• R2 короткое замыкание = литий-железофосфатная батарея.

Установка количества последовательных соединений батарей R7:

• 6,2 кОм = 2 последовательные;
• 9,1 кОм = 3 последовательные;
• 13 кОм = 4 последовательные - по умолчанию;
• 18 кОм = 5 последовательных;
• 27 кОм = 6 последовательных.

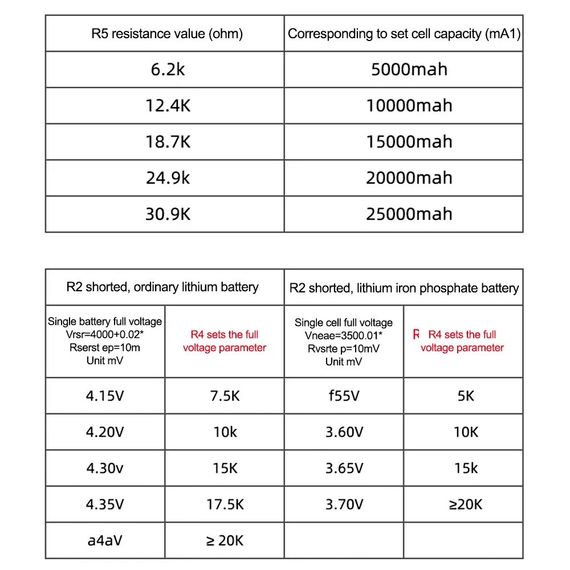

Настройка емкости батареи с помощью R5:

• 6,2 кОм = 5000 мАч - по умолчанию;
• 12,4 кОм = 10000 мАч;
• 18,7 кОм = 15000 мАч;
• 24,9 кОм = 20000 мАч;
• 30,9 кОм = 25000 мАч.

Технические характеристики

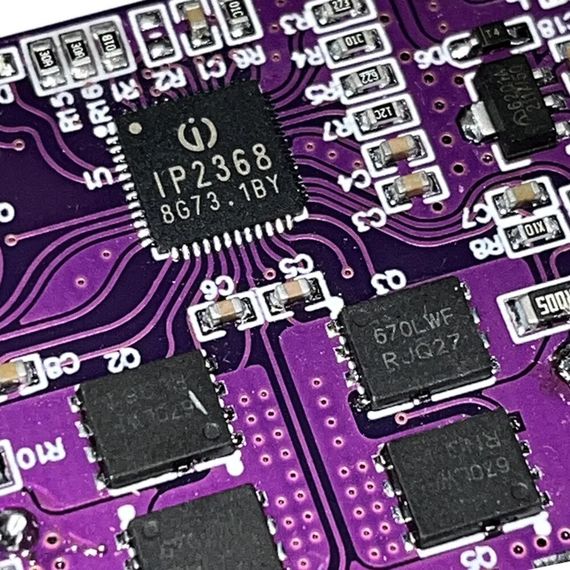

• микросхема: IP2368;
• максимальная выходная мощность: 100 Вт;

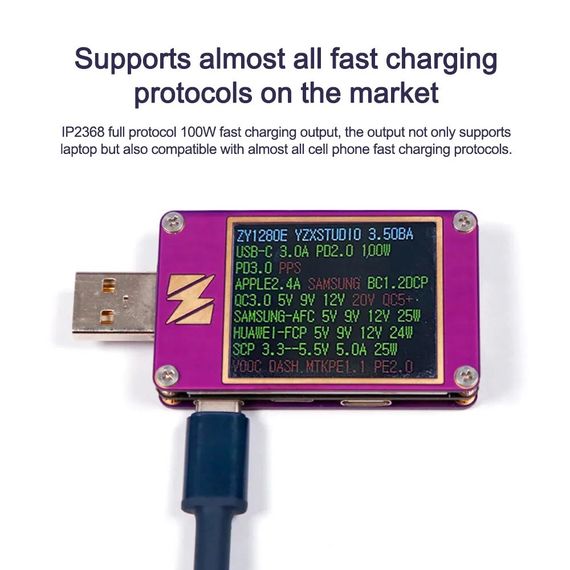

• поддержка протоколов: AFC / FCP / PD2.0 / PD3.0;
• интерфейс: type-C;
• габаритный размер: 49х34х13 мм.
