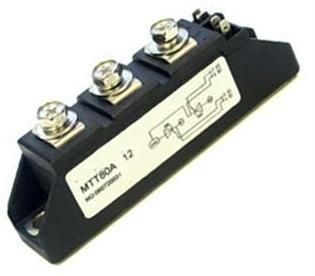

МТТ2-80-10 80A/1000V Модуль тиристорний низькочастотний
В наличии
Код:000925280
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаПо тарифам перевозчика
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики МТТ2-80-10 80A/1000V Модуль тиристорний низькочастотний
| Производитель | |
| Состояние | Новое |
| Способ монтажа | Резьбовой |
| Максимальный обратный ток | 80 |
| Материал корпуса | Металл |
| Максимальное импульсное напряжение в закрытом состоянии | 1000 |
| Тип тиристора | Диак |
| Охлаждение | Естественное |
| RMS on-state current | 80А |
| VDRM repetitive peak off-state voltage: | 1200В |
| Техническая информация: | скачать PDF файл |
Читать полностью
Спрятать
Описание МТТ2-80-10 80A/1000V Модуль тиристорний низькочастотний
МТТ2-80-10
Модулі тиристорні містять два послідовно включених тиристора
Модуль тиристорный низкочастотный. Предназначен для работы в цепях переменного и постоянного тока различных силовых электротехнических установок при частоте до 500 Гц. Максимально допустимый средний прямой ток - 80А Повторяющееся импульсное обратное напряжение - 1000В Длина - 92 мм Ширина - 20 мм Высота - 30 мм Масса модуля - 200 г.
Технические характеристики модулей тиристорных низкочастотных МТТ2-80:
| Наименование тиристорного модуля | Максимально допустимые значения параметров при Тп=125°С | Значения параметров при Тп=25°С | Tj | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IT(AV) | UDRM/URRM | IDRM/IRRM | ITSM | rT | (duD/dt)crit | (diT/dt)crit | UTM | UT(TO) | i2t | IH | IGT | UGT | tgt | tq | Rthjc | ||
| А | В | мА | кА | МОм | В/мкс | А/мкс | В | В | кA2с | мА | мА | В | мкс | мкс | °С/Вт | °С | |
| МТТ2-80-4 | 80 | 400 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-5 | 80 | 500 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-6 | 80 | 600 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-7 | 80 | 700 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-8 | 80 | 800 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-9 | 80 | 900 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-10 | 80 | 1000 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-11 | 80 | 1100 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-12 | 80 | 1200 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-13 | 80 | 1300 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
| МТТ2-80-14 | 80 | 1400 | 6 | 1,35 | - | 50...1000 | 100 | 1,5 | - | - | - | 100 | 4 | 10 | 100 | 0,36 | -60...+125 |
Условные обозначения электрических параметров модулей тиристорных: • IT - Постоянный ток в открытом состоянии. • ITAV - Средний ток в открытом состоянии. • UDRM - Повторяющееся импульсное напряжение в закрытом состоянии. • URRM - Повторяющееся импульсное обратное напряжение. • IDRM - Повторяющийся импульсный ток в закрытом состоянии. • IRRM - Повторяющийся импульсный обратный ток. • ITSM - Ударный ток в открытом состоянии. • rT - Динамическое сопротивление. • (duD/dt)crit - Критическая скорость нарастания напряжения в закрытом состоянии. • (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии. • UTM - Импульсное напряжение в открытом состоянии. • UT(TO) - Пороговое напряжение. • i2t - Защитный показатель. • IH - Ток удержания. • IGT - Отпирающий постоянный ток управления. • UGT - Отпирающее постоянное напряжение управления. • tq - Время выключения. • tgt - Время включения. • tgd - Время задержки включения. • Rthjc - Тепловое сопротивление переход-корпус. • Tj - Температура перехода.
