Парктроник для Андроид автомагнитол Terra PS AND4 c выводом на экран магнитолы, внутренние датчики

В настоящее время мультимедийнчые системы в автомобиле на базе ОС Андроид фактически окончательно вытеснили классические автомагнитолы. И появление парктроников адаптированных под этот тип магнитол был лишь вопрос времени. Преимущество таких парковочных систем вполне очевидна, это:

• не нужно выдумывать, куда размещать индикатор, т.к. отпала сама необходимость в нем;

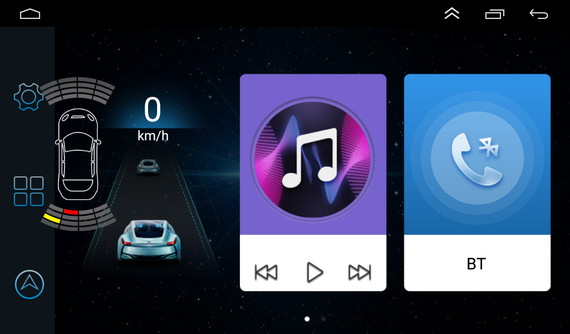

• изображение с парктроника выводится непосредственно на магнитолу в полупрозрачном режиме и не мешает работе основных приложений;
• визуально видна работа именно каждого датчика с цветной градацией приближения к препятствию;
• в случае использования камеры заднего вида, поверх изображения от камеры в полупрозрачном режиме накладывается изображение работы датчиков парковки. При этом изображение работы датчиков не мешает обзору от камеры заднего вида. Получается, помимо изображения с камеры, на монитор выводится графическое изображение и сигналов от парктроников, по которым можно визуально определить расстояние до препятствия.
• удобно наблюдать работу датчиков парковки и изображение от камеры заднего вида на одном экране - уже не нужно отводить глаза на отдельный индикатор для парктроников.
• удобный и информативный видео контроль. Аудио предупреждение так же сохранилось.

Вывод изображение с парктроников осуществляется на автомагнитолы, работающих на ОС Android. Единственное требование к этим магнитолам, чтобы они были оснащены входом для DATA кабеля, который используется для подключения внешних устройств. Это стандартный вход на 8-пинов и он фактически присутствует на всех Android магнитолах - будь то бюджетные дешевые или дорогие автомагнитолы. Нужно соединить DATA кабелем (поставляется в комплекте) устройство управление парктрониками с автомагнитолой и сделать небольшую настройку в системе Андроид.

По этой ссылке представлен видео обзор, подключение и настройка парктроника Terra PS AND4 к универсальной мультмединой системе на Андроиде.

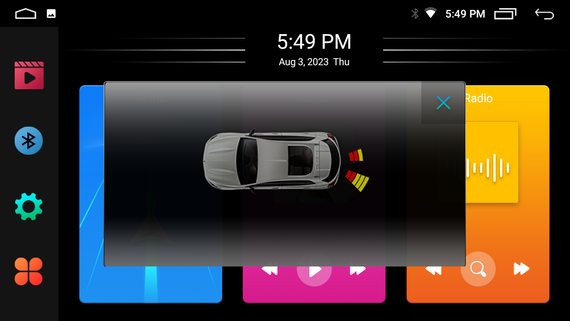

Парктроники совместимы с универсальными 1 и 2 DIN магнитолами Андроид, а так же со штатными устройствами, которые оснащены CAN шиной. Вывод изображения сигнала от парктроников на экран магнитолы осуществляется путем наложения изображения на камеру заднего вида, а так же на рабочий стол поверх приложений, в случае если камера не активирована. Выводимые изображения могут быть различными в зависимости от модели автомагнитолы, но в любом случае они, как правило, полупрозрачные и не мешают основной работе камеры заднего вида.

Как упоминалось выше, дополнительный контроль осуществляется и по звуковому сигналу, издаваемым пьезоэлектрическим динамиком, поставляемым в комплекте с системой парковки. Датчики имеют специальное исполнение для внутренней установки в бампер, которые легко монтируются на предварительно установленные кронштейны. Внутренние датчики, или как еще их называют датчики со скрытой установкой, более предпочтительнее, чем внешние. Датчики имеют съемный разъем, для удобства монтажа, а так же в случае возникновения форс мажорной ситуации их будет легко заменить без необходимости в новой прокладки кабеля.

Комплектация:

Блок управления: 1 шт. Датчики парктроников с кронштейнами:4 шт. Провода на датчики: 4 шт. х 2,5 м. Динамик с проводом: 1 шт. х 4,5 м. Кабель питания с DATA кабелем: 1 шт Комплект 3М скотча Фреза: 1 шт. Инструкция (англ.)
