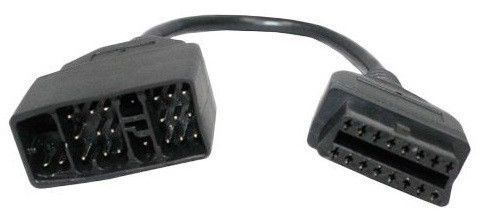

Переходник с OBD2 16pin мама на Toyota 22pin папа

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям марки Toyota, имеющих старый 22-х контактный разъем.Распиновка 22-контактного прямоугольного разъема:FP - контроль напряжения на топливном насосе или вывод для подачи напряжения на топливный насос при проверке давления в топливной системе.W - считывания кодов самодиагностики двигателя (цепь лампы Check Engine).E1 - считывания кодов самодиагностики двигателя.Ox - контроль выходного напряжения лямбда-зонда.TЕ1 - считывания кодов самодиагностики двигателя.TЕ2 - считывания кодов самодиагностики двигателя.CC2 - диагностика второго лямбда-зонда.TС - считывания кодов самодиагностики дополнительных систем - ABS, Трэкшн-контроль, Система управления уровнем Hight Control и пр..OP2 - K-линия диагностики.+B - питание +12В.VF-feedback voltage - контакт, напряжение на котором является результатом анализа компьютером состояния и быстродействия лямбда-зонда, а также для индикации режима, в котором находится инжекторная система. Иногда выходное напряжение выведено на CCO.VF2 - аналогично VF, но для второго лямбда-зонда.OX2 - аналогично OX, но для второго лямбда-зонда.TS - считывания кодов самодиагностики датчиков скорости ABS и Трэкшн-контроль.TT - диагностика АКПП.OP3 - L-линия диагностики.IG- массa.Распиновка 16-контактного трапециевидного разъема OBD2:1 - определяется производителем.2 - шина J 1850.3 - определяется производителем.4 - заземление шасси.5 - сигнальное заземление.6 - CAN (прямой) J2284.7 - ISO 9141 &mdash. 2 (К &mdash. линия).8 и 9 - определяется производителем.10 - шина J1850.11, 12, 13 - определяются производителем.14 - CAN (инвестированный) J2284.15 - ISO 9141 &mdash. 2 ( L &mdash. линия ).16 - напряжение аккумулятора.

Характеристики:

подключения к автомобилю Toyota: 22-пиновый разъем типа папа.подключения к диагностическому сканеру: 16-пиновый разъем типа мама.длина: 29.5 см.вес: 108 г.цвет: черный.
