Плата контроллер бесщеточного трехфазного DC 12V-30V 200W XY-BLDC DC мотора
В наличии
Код:002399734
Сумма минимального заказа: [[ getCurrentDecimal('100.00') ]] ₴
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаБесплатно
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики Плата контроллер бесщеточного трехфазного DC 12V-30V 200W XY-BLDC DC мотора
| Производитель | |
| Высота (мм) | 17 |
| Длина (мм) | 63 |
| Производитель | Без бренда |
| Состояние | Новий |
| Страна производитель | Китай |
| Ширина (мм) | 42 |
Описание Плата контроллер бесщеточного трехфазного DC 12V-30V 200W XY-BLDC DC мотора

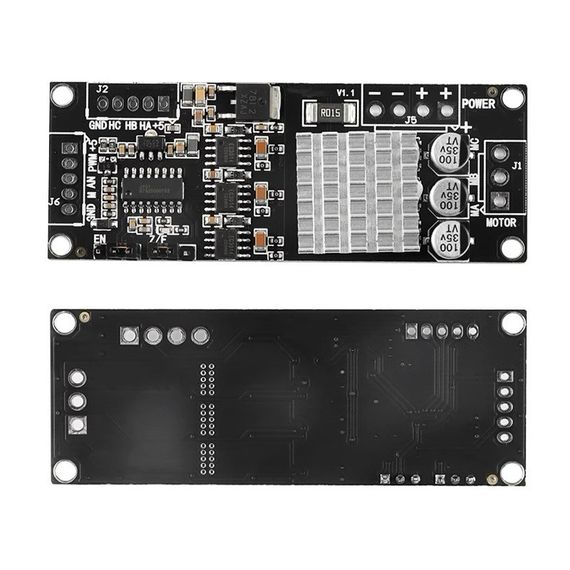

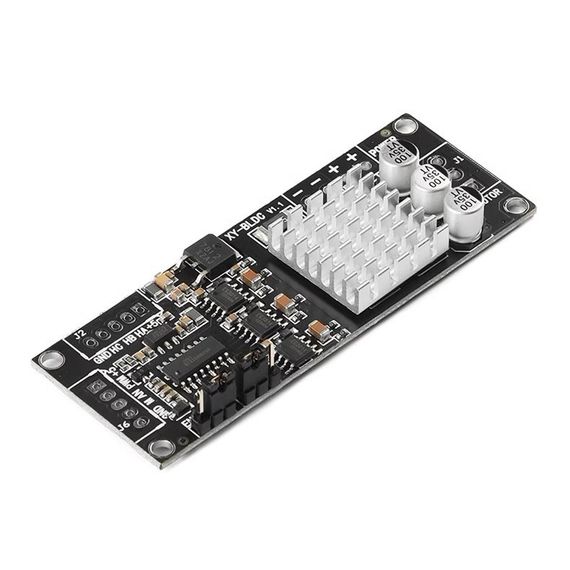

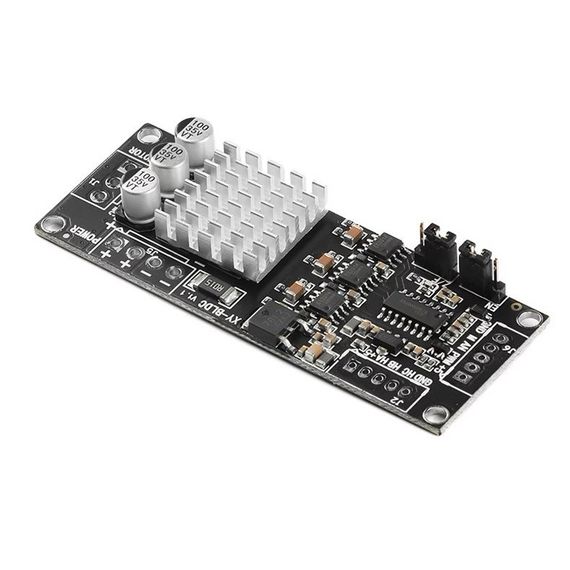

Плата контроллер бесщеточного трехфазного DC 12V-30V 200W XY-BLDC DC мотора
Модель: XY-BLDC
Рабочее напряжение: 12-30V
Максимальный ток: Номинальный 7A, пик 10A
Максимальная мощность: 200 Вт
Защита от перегрузки по току: Да Прямой и обратный ход: Да Торможение: Да Управление скоростью ШИМ: Да Аналоговое управление скоростью: Да

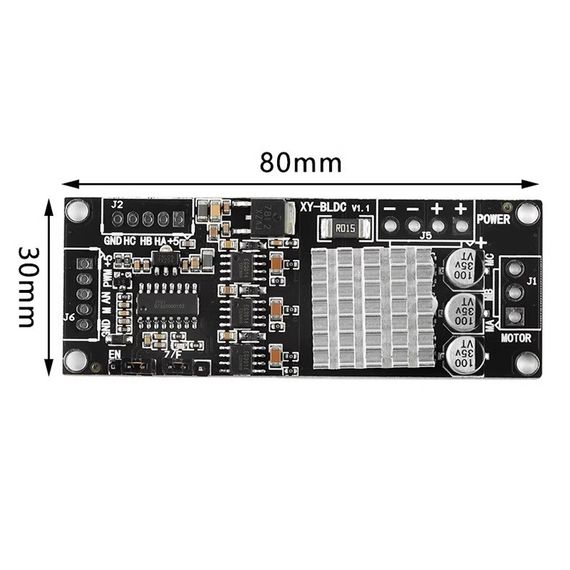

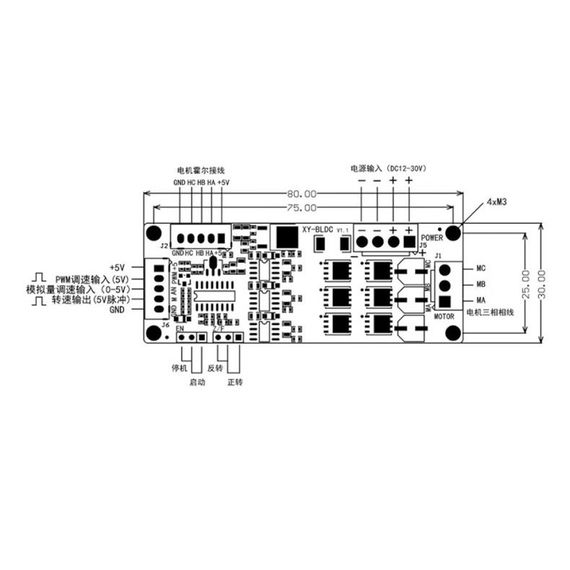

Размер продукта: L 80MM * W 30MM * H 10MM Вес продукта : 15 г
Описание:
1. Для входа внешнего ШИМ-сигнала амплитуда составляет 5V, а рекомендуемая частота ШИМ - 1K-10KHz.
2. Для аналогового входа для управления скоростью можно использовать внешний потенциометр 5В, GND (сопротивление 10K-100K) или внешний аналоговый вход (0-5В).
Однако необходимо общее заземление с GND на плате.
3. Для управления прямым/обратным ходом операции вперед/назад должны выполняться после остановки вращения двигателя.
Не меняйте направление во время вращения двигателя, так как это может привести к повреждению печатной платы. Кроме того, после удаления замыкающей рамки можно выполнить внешнее подключение печатной платы. Раму короткого замыкания можно снять и управлять двигателем с помощью внешнего подрулевого переключателя.
4. Выход импульсного сигнала RPM, амплитуда 5V, каждый импульс представляет собой один оборот двигателя.
Примечания.
1. в цепи питания на основной плате нет предохранителя, поэтому рекомендуется добавить свой собственный, а соединение положительных и отрицательных клемм приведет к необратимому повреждению некоторых микросхем на плате. Обратное соединение положительной и отрицательной клемм источника питания приведет к необратимому повреждению некоторых микросхем на плате.
2. На выходе двигателя имеется защита от перегрузки по току при нормальной работе, из-за высокой потребляемой мощности модуля ток очень высок.
Пожалуйста, не замыкайте модуль на короткое замыкание, если он не работает должным образом, короткое замыкание может привести к перегоранию проводов и взрыву трубок. При коротком замыкании модуля существует вероятность перегорания проводов и разрыва трубок.
При первой попытке подключить провода, пожалуйста, проверьте их на низком токе и низком напряжении, а затем включите высокий ток и высокое напряжение, так как модуль продается в виде голой платы. Провода должны быть изолированы, чтобы предотвратить прикосновение сильного напряжения к платам и компонентам.
3. Если мощность приводного модуля превышает 100 Вт или рабочая среда превышает 30°C, необходимо внешнее воздушное охлаждение для отвода тепла от печатных плат, чтобы обеспечить длительную нормальную работу схемы.
