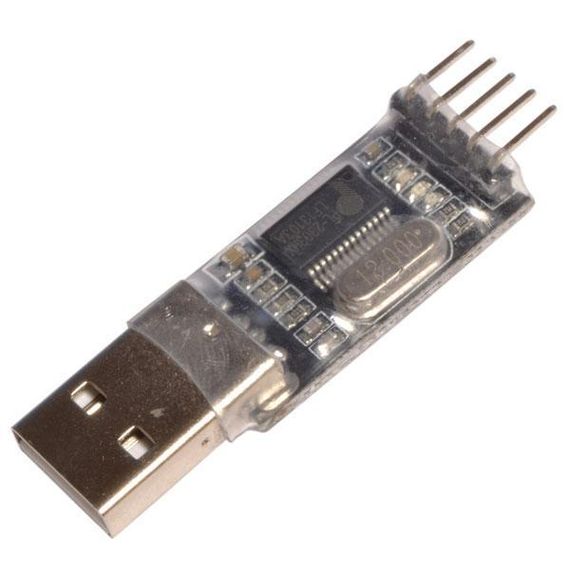

Преобразователь (конвертер) USB - RS-232 TTL PL2303HX
В наличии
Код:003340394
Сумма минимального заказа: [[ getCurrentDecimal('100.00') ]] ₴
Самовывоз из отделения Meest ПОЧТАПо тарифам перевозчика
Самовывоз из отделения УкрпочтыПо тарифам перевозчика
Самовывоз из магазина продавцаБесплатно
Доставка курьером Новой ПочтыПо тарифам перевозчика
Самовывоз из отделения Новой ПочтыПо тарифам перевозчика
Характеристики Преобразователь (конвертер) USB - RS-232 TTL PL2303HX
| Производитель | |
| Состояние | |
| Производитель | Без бренда |
| Страна производитель | Китай |
Описание Преобразователь (конвертер) USB - RS-232 TTL PL2303HX
Данный модуль представляет собой преобразователь USB - RS-232, который предназначен для соединения микроконтроллерных устройств с ПК (персональный компьютер) с помощью USB порта. Модуль часто применяется для программирования встроенных микроконтроллеров, поддерживающих логические уровни сигналов TTL (0 – 5В), а также для сопряжения устройств посредством интерфейса RS232. Плата конвертера спроектирована на базе микросхемы PL2303HX, кварцевого резонатора частотой 12 МГц и прочих вспомогательных компонентов, которые обеспечивают правильную работу устройства. Микросхема PL2303HX предназначена для поддержания связи между управляющим и микроконтроллерным устройствами. Главной особенностью данного преобразователя является низка цена. Преобразователь обладает двумя интерфейсами подключения: подключается к персональному компьютеру с помощью стандартного USB интерфейса, а к микроконтроллерному устройству благодаря интерфейсу RS232. Для подключения к программируемому устройству используются штыревые разъемы. Назначения выводов:
Обратите внимание на подключение выводов, которые предназначены для передачи и приема данных: контакт RXD конвертера подключается к TX Arduino, а вывод TXD к RX. На плате модуля размещены 3 светодиода:
При подключении модуля к ПК, микросхема PL2303HX создает виртуальный COM-порт с помощью, которого происходит передача данных. Если при подключении конвертера к ПК драйвер не был автоматически установлен, и установить самостоятельно. Данное устройство не работает под управлением операционной системы Windows8 64-bit. Питание конвертера осуществляется от USB порта компьютера напряжением 5В. Технические характеристики преобразователя:
| 3.3V: | напряжение питания программируемого устройства с уровнем TTL 3 В |
| 5.0V: | напряжение питания программируемого устройства с уровнем TTL 5В |
| RXD: | передающая линия сигналов |
| TXD: | принимающая линия сигналов |
| GND: | «земля» |
| LED1: | сигнализирует о подаче питания на модуль |
| LED2: | сигнализирует о передаче данных |
| LED3: | сигнализирует о приеме данных |
| Микросхема | PL2303HX |
| Напряжение питания, В | 5 |
| Максимальный потребляемый ток, мА | 10 |
| Входной ток утечки, мкА | ± 1 |
| Рабочая температура, °С | -40 ... +85 |
| Размеры платы, мм | 50,7 х 15,2 х 7,6 |
| Вес, г | 5 |
