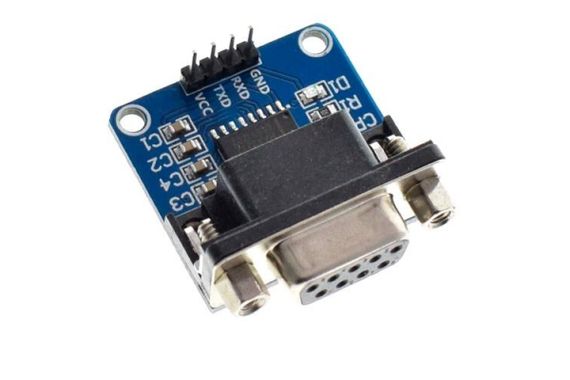

RS232 - TTL конвертер плата Max232 модуль atmega16

RS232 &ndash. TTL конвертер используется для программирования&nbsp. микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 &ndash. 5В). Практическое применение - прошивка различных устройств на микроконтроллерах. Для использования RS232 &ndash. TTL конвертера нужно подключить его к COM порту компьютера. Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Потом подключить к выводам конвертера питание и устройство, которое нужно программировать, и начинать работу. Управление конвертером осуществляется через COM порт компьютера с помощью специальных программ. RS232 &ndash. TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств:

• для подключения устройства к компьютеру используется стандартный RS232 интерфейс.
• для подключения программируемых устройств используется 4-х контактный штыревой интерфейс. Обозначение контактов: VCC &ndash. напряжение питания. RX &ndash. прием данных. TX &ndash. передача данных. GND &ndash. общий контакт.

Питание конвертера осуществляется от внешнего источника питания. Напряжение питания 5 В.

Характеристики:

конвертер сигналов RS232 в сигналы TTL. собран на микросхеме: MAX3232. поддерживается операционными системами: Win7/Vista/XP/2000/ME/98. напряжение питания: 5 В. интерфейс подключения к компьютеру: RS232. рабочая температура: -40&deg.C &ndash. +85&deg.C. габариты модуля: 31&nbsp.x&nbsp.32&nbsp.x&nbsp.16&nbsp.мм. вес модуля: 11 г.
