Сенсорный выключатель для светодиодной ленты 6-20В MOSFET 12в TTP223

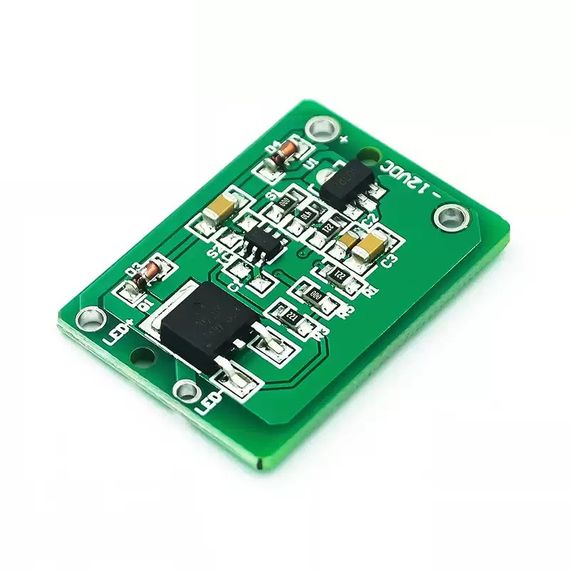

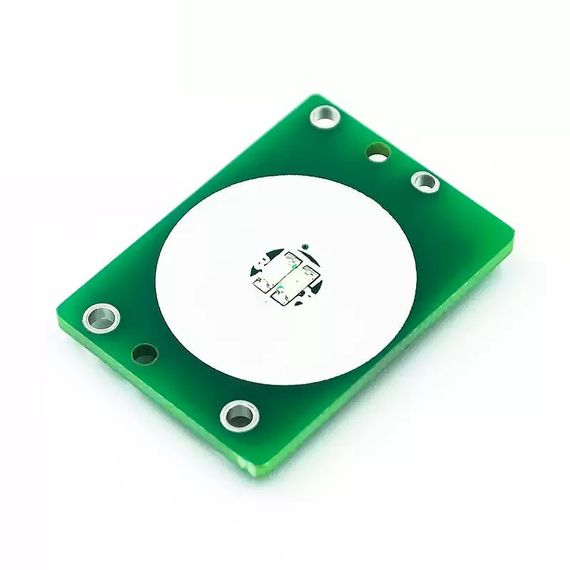

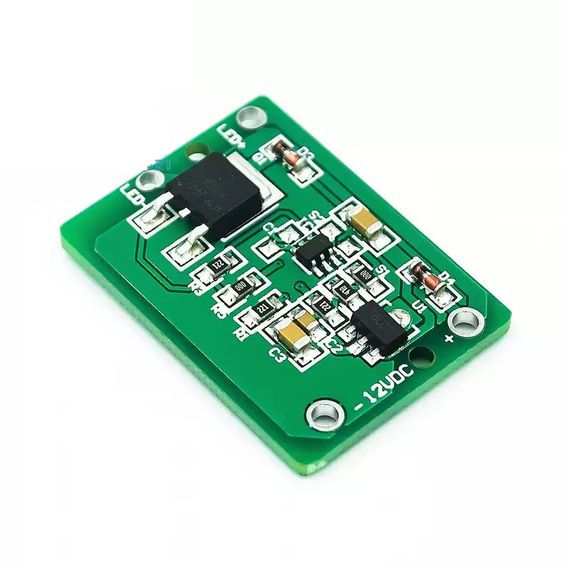

Сенсорная емкостная кнопка на микросхеме TTP223B с MOSFET ключом - это удобный и энергоэффективный модуль для управления низковольтной нагрузкой. Ее принцип работы основан на электрической емкости человеческого тела, что позволяет с легкостью управлять устройствами с помощью прикосновения к сенсору.

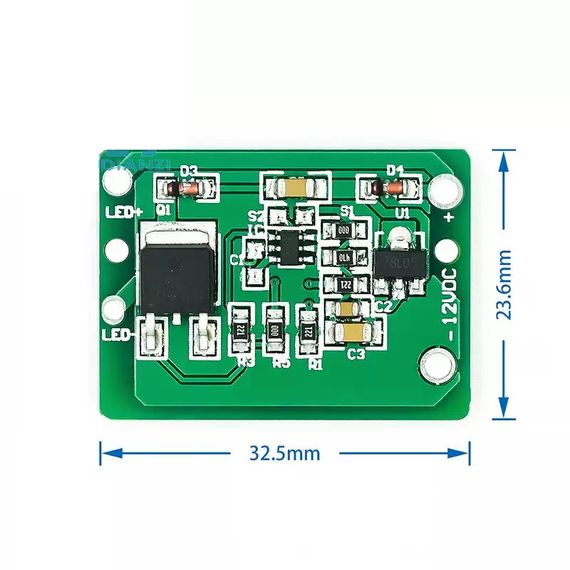

Основные характеристики:- Напряжение питания: 6-28 В DC- Максимальный коммутируемый ток: 3 А- Потребление в режиме ожидания: 6 мА- Габариты платы: 24x32x5 мм- Чувствительность: может настраиваться с помощью конденсатора

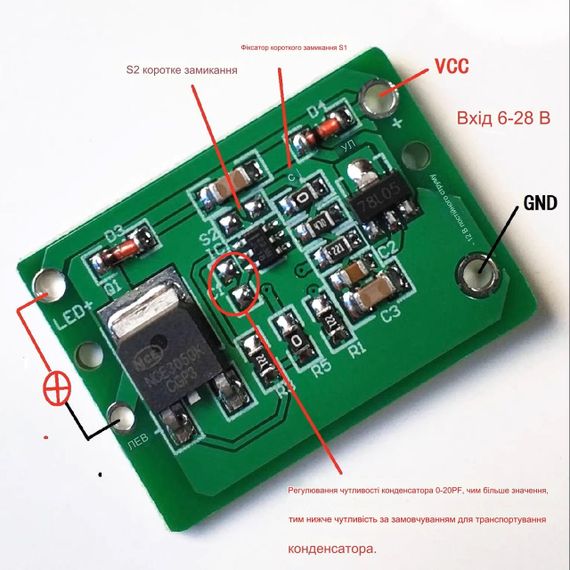

Режимы работы:1. Кнопка с фиксацией (триггерный режим): после одного нажатия кнопка остается активной до следующего нажатия. Этот режим установлен по умолчанию (перемычка S1).2. Кнопка без фиксации (импульсный режим): кнопка активируется только при прикосновении и выключается после отпускания. Чтобы изменить режим, нужно перепаять резистор-перемычку на позицию S2.

Дополнительные настройки:- Чувствительность: если стандартная чувствительность слишком высокая, можно добавить конденсатор до 20 пФ для ее уменьшения. Чем больше емкость конденсатора, тем ниже чувствительность сенсора.

Комментарий:Этот модуль идеально подходит для использования в проектах с автономным питанием или в скрытых элементах управления благодаря низкому потреблению энергии и возможности монтажа на неметаллические поверхности. Его простота в использовании, высокая чувствительность и возможность настройки делают его универсальным для различных применений.
