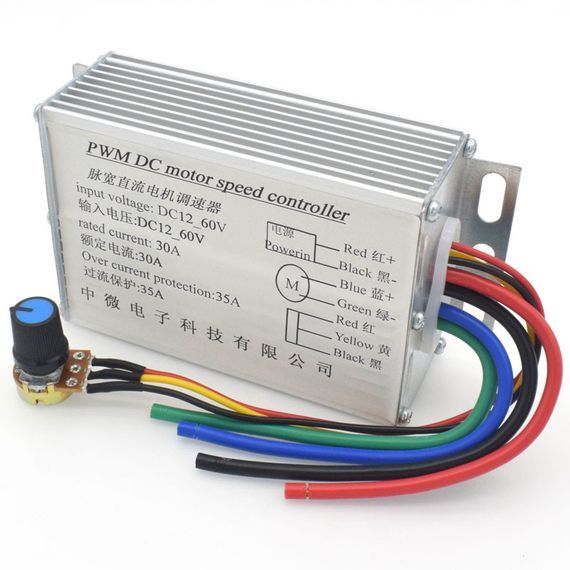

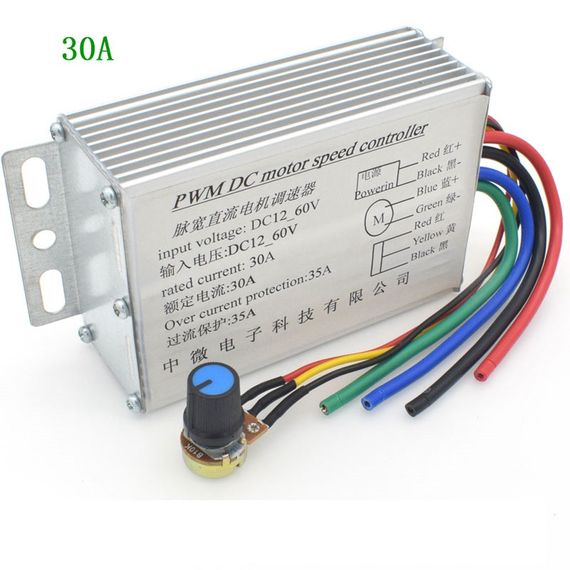

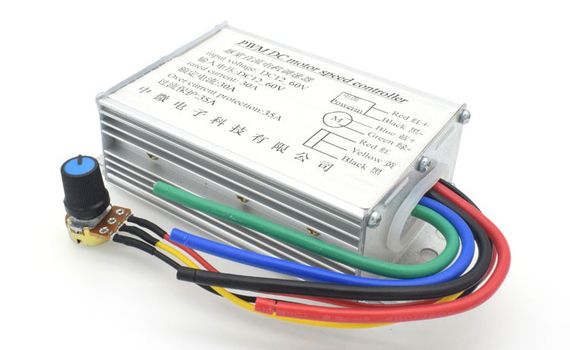

ШИМ регулятор скорости двигателя постоянного тока 30/35A до 60В

Мощный ШИМ регулятор скорости вращения двигателя постоянного тока. Рассчитан на входное напряжение 10-60 В.

Внимание! КАК РАССЧИТАТЬ ТОК НАГРУЗКИ

Мощность нагрузки рассчитывается по формуле P = I x U где Р-мощность, I-ток, U-напряжение

Cоответственно ток нагрузки I=P/U

например: если двигатель рассчитан на напряжение 50В, то коммутируемая мощность модуля будет не более 3000Вт, так как номинальный ток 60А умножаем на напряжение двигателя 50В получаем 3000Вт

Не превышайте номинальные значения!

Применяется в качестве:

контроллер скорости вращения шпинделя ЧПУ;

плата управления двигателем для моторных лодок;

управление скоростью вращения двигателя електро велосипедав, мопедов и др;

регулятор скорости вращения електродвигателя;

регулирует реверс и скорость двигателя постоянного тока;

Технические характеристики:

Входное напряжение: DC 10-60В

Максимальный импульсный ток управления: 35А (требуется принудительное охлаждение)

Номинальный ток управления: 0-30А

Ток покоя: 0.01А

Максимальная импульсная мощность нагрузки: 5500Вт (зависит от напряжения двигателя)

Номинальная мощность нагрузки: 3000Вт (зависит от напряжения двигателя P=I x U)

например: 12В=720 Вт / 24В=1440 Вт / 36В=2160Вт / 48В= 2880Вт / 50В=3000Вт

Тип управления: ШИМ управление по току

Частота ШИМ управления: 15КГц

Защита от перегрузки по току: да (предохранитель 40А)

Защита от обратной полярности: нет

Диапазон скорости: 0% -100%

Контроль скорости: линейный потенциометр

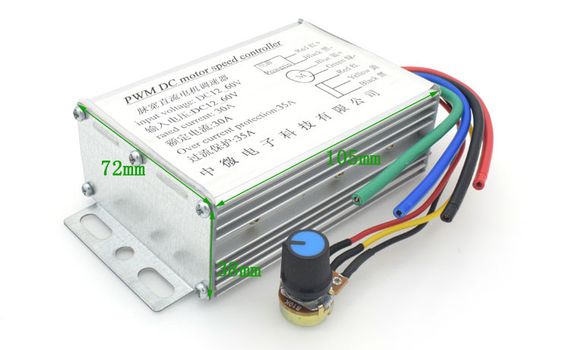

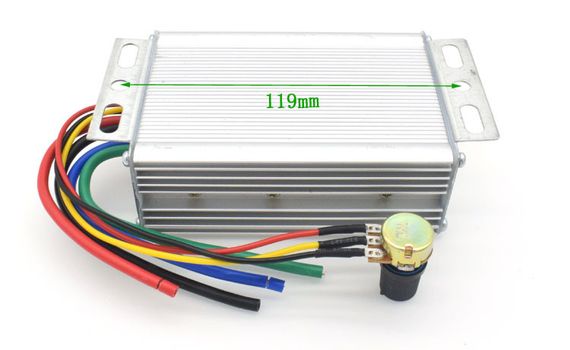

Размер модуля: 127 мм, включая уши (без ушей, длина 1105 мм) * ширина 67 мм * высота 38 мм

Вес: 225 грамм
