SOIC8 SOP8 Адаптер зажим для USB программатора

Name: SOIC8 SOP8 Адаптер зажим для USB программатора
Brand: F&D
SKU: 001924517
Price: 157 UAH
Availability: InStock

(0.0)

продано - 0 шт.

0 шт.

В наличии

Код:001924517

Описание SOIC8 SOP8 Адаптер зажим для USB программатора

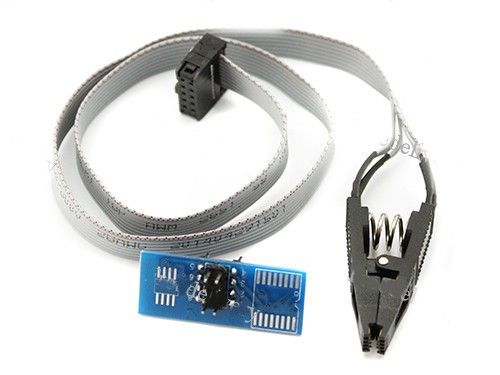

SOIC8 SOP8 Адаптер зажим для USB программатора используется для программирования микросхем, исполненных в корпусе SOIC8 SOP8, серий BIOS, 24, 25, 93 без демонтажа с установленного места. Также возможно программирование&nbsp. микросхем, исполненных в корпусе SOP8 и SOP16 с демонтажем из установленного места и дальнейшей установкой на контактные площадки переходника. Прошивка осуществляется с помощью программаторов с ZIF панелями. Для использования переходника нужно правильно его установить нижней частью в пазы ZIF панели программатора. Контакт &laquo.1&raquo. переходника должен совпадать с первым контактом на ZIF панели (для каждой серии микросхем первый контакт на ZIF панели может отличаться). Если нужно запрограммировать микросхему, исполненную в корпусе SOP8, которая находится непосредственно на плате (без демонтажа), нужно подключить шлейф с зажимом к переходнику. Коннектор шлейфа имеет 10 пинов, а переходник 8, но на шлейфе отрезаны два лишних провода, потому нужно подключать к переходнику именно те 8 пинов шлейфа, которые активны. Но для правильности подключения этого мало. На шлейфе первый провод маркирован красными точками и при подключении коннектора шлейфа к переходнику маркированный провод должен быть над контактом переходника с обозначением &laquo.1&raquo.. Когда конструкция собрана и подключена в программатор, нужно правильно подключить зажим к микросхеме, как изображено Если нужно запрограммировать демонтированную микросхему, исполненную в корпусе SOP8 или SOP16, то на плате переходника есть по одной контактной площадке под эти типы корпусов. Соединить микросхему с контактной площадкой можно как с помощью пайки, так и с помощью&nbsp. аккуратного закрепления ножек микросхемы механическим путем (крокодилом, прищепкой и т.п.). Микросхемы нужно устанавливать по ключу, как изображено на пиктограмме, которая есть на плате переходника. Сигналы управления и питание переходник получает от программатора.

Характеристики:

переходник совместим с программаторами, у которых есть: ZIF панель. возможность подключения: демонтированных и установленных микросхем. контактные площадки для микросхем, исполненных в корпусе: SOP8 или SOP16. возможность подключения к зажиму микросхем, исполненных в корпусе: SOIC8 SOP8. длина шлейфа: 45 см. размеры переходника (Д х Ш х В): 39 х 16 х 18 мм. вес комплекта: 20 г.

Комплект поставки:
