SSR REX-C100FK02-8*AN (токовый выход 0-20ма) CKC Контроллер температуры терморегулятор универсальный вход

Программируемый высокотемпературный PID (ПОД) контроллер температуры терморегулятор REX-C100FK02-8*AN. Поддерживает восемь видов термопар. Термоопоры в данной версии не поддерживаются. ПОД-регулятор позволяет максимально точно поддерживать заданную температуру.

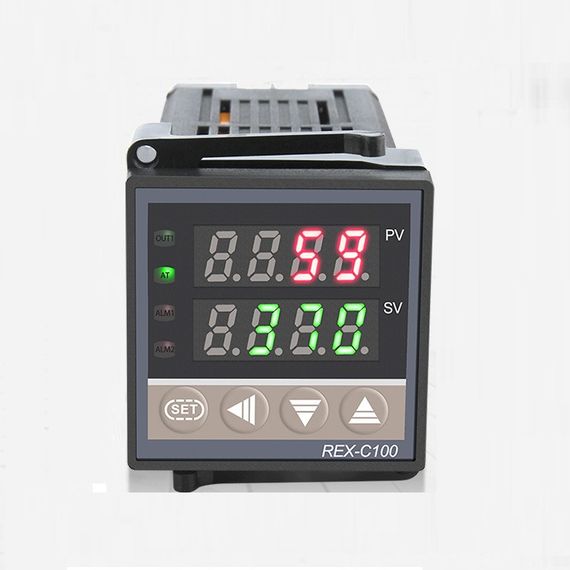

ПИД терморегулятор REX-C100 используется для точного поддержания заданного значения температуры в диапазоне температуры 0-999°С в технологических процессах. Широкий выбор поддерживаемых датчиков позволяет одинаково удачно применять этот регулятор как в бытовых так и в промышленных процессах. Одноканальный ПИД-терморегулятор выполнен в компактном пластиковом корпусе черного цвета. Для вывода информации используется два светодиодных четырехзначных индикатора, обозначенных PV (текущее значение, красный цвет), SV (установленное значение, зеленый цвет). Также используется 4 светодиода (ALM1 – индикатор срабатывания аварийного выхода; OUT1 – индикатор срабатывания управляющего выхода; АД – индикатор режима автоматического регулирования по ПОД закону).

Для управления терморегулятором используют 4 кнопки, расположенные на передней панели. Обозначение кнопок "SET" (переключение настроек), "влево" (переключение разряда), "вниз" (уменьшение значения), "вверх" (увеличение значения).

Прибор может переключаться между двумя режимами «Работа» и «Настройки». В режиме работы терморегулятор производит измерение и регулирует температуру в соответствии с заданными параметрами. В режиме Настройки можно установить 35 необходимых параметров и констант. Описание процесса настройки содержится в инструкции, прилагаемой внизу. Для включения режима "Настройки" необходимо в течение 3 секунд удерживать кнопку "SET", на индикаторе PV появится надпись AL1. Переход между параметрами осуществляется кнопкой «SET», установка значений выбранного параметра кнопками: «влево» (переключение разряда), «вниз» (уменьшение значения), «вверх» (увеличение значения). Подтверждение установленного параметра выполняется кнопкой "SET". Для перехода в режим "Работа" нужно нажать и удерживать кнопку "SET" в течение 3 секунд или подождать 30 секунд и прибор сделает это автоматически.

ПИД терморегулятор REX-C100 имеет релейный выход, который может коммутировать, цепь питания устройства нагрева или охлаждения. Максимальный ток коммутируемый реле 3А при напряжении 220 В переменного тока.

Для работы с терморегулятором необходимо подключить датчик температуры, подключить коммутируемую цепь к контактам 3, 4, 5 (контакты 3-5 нормально замкнутые), после этого подключить питание 220 В переменного тока, к контактам 1 и 2. Следует обратить особое внимание на правильное подключение полярности термопары.

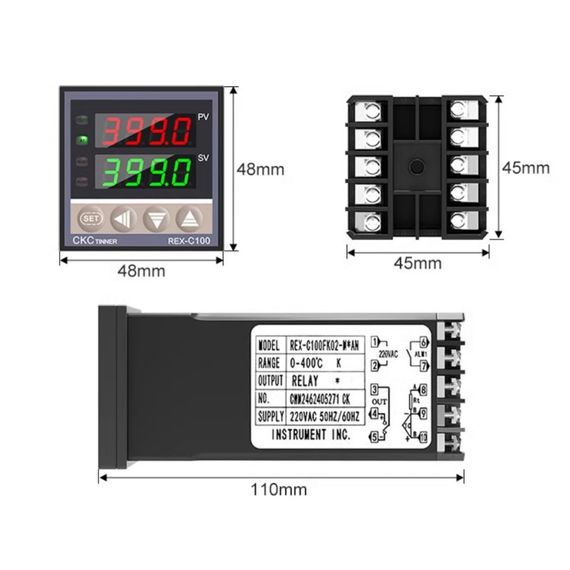

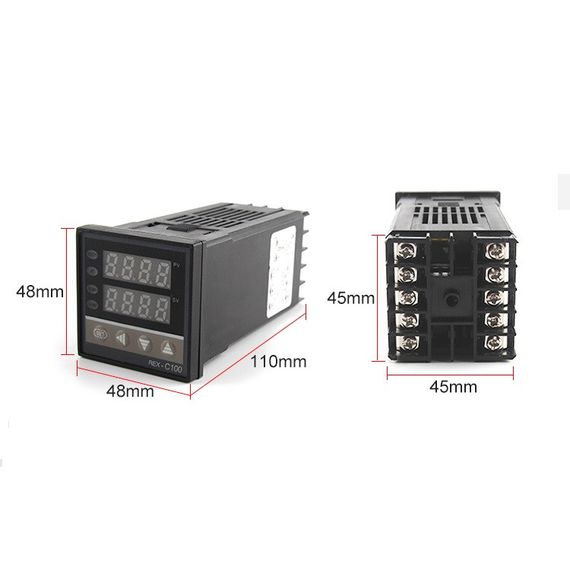

Точность измерений: ara 0.5% от полной шкалы are1 знакРазрешение: 14 битовРежим регулировки: дискретный пропорциональный интегрально-дифференциальный (ПО)Период опроса: 0,5 сек.Размеры: 48 x 48 x 110 (ммм) ara 0,2 ммТип индикатора: LEDВремя интегрирования (I): 0~3600 секВремя дифференцировки (D): 0~3600 секНапряжение питания: 85-264 ВПотребуется мощность: менее 10 ВтВыход ПОД: пропорциональный токовый выход 4-20 мА
