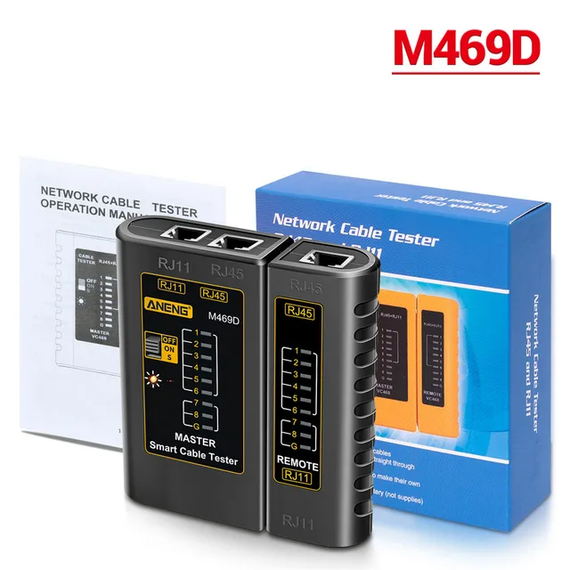

Тестер Ethernet-патчкордов SV ANENG M469D Черный (sv2653)

Тестер кабельной сети

Проверка кабелей двойной скрутки: Включите питание. (S — медленный автоматический уровень, неправильное ручное управление.) Подключите кабели к основному и удаленному тестерам. Индикаторы основного тестера загорятся последовательно от 1 до G.

Главный тестер: 1-2-3-4-5-6-7-8-G

Удаленный тестер: 1-2-3-4-5-6-7-8-G RJ45

1-2-3-4-5-6 RJ11

Ниже приведены ненормальные соединения:

Если один кабель, например кабель 3, оборван, два индикатора 3 основного и удаленного тестера не загорятся.

Если несколько кабелей не подключены, то несколько лампочек соответственно не загорятся. Если подключено менее двух кабелей, ни один из индикаторов не горит.

Если два конца кабеля неисправны, например НЕТ. 2 и НЕТ. 4, затем отображается:

Главный тестер: 1-2-3-4-5-6-7-8-G

Удаленный тестер: 1-4-3-2-5-6-7-8-G

Если два кабеля закорочены, ни один из соответствующих индикаторов на удаленном тестере не горит, а основной тестер остается неизменным. Если три кабеля, в том числе три, закорочены, ни один из соответствующих индикаторов не горит.

При тестировании патч-панелей или настенных розеток к тестеру будут подключены два кабеля, которые могут соответствовать друг другу (RJ45).

Если тестируются кабели одной оси, BNC включается при работе кабеля.

В этом тестере используется дублирующая батарея 9 В. Батарею рекомендуется заменить, если загорится слабый свет. (Батарея в комплект не входит
