Универсальный инвертор на 2 CCFL лампы 10-26''

Универсальный инвертор на 2 CCFL лампы 10-26&quot.

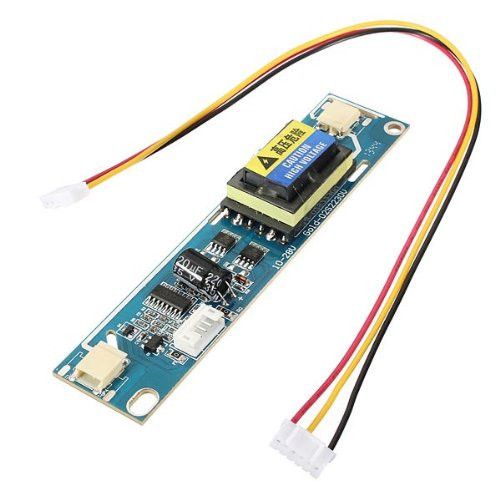

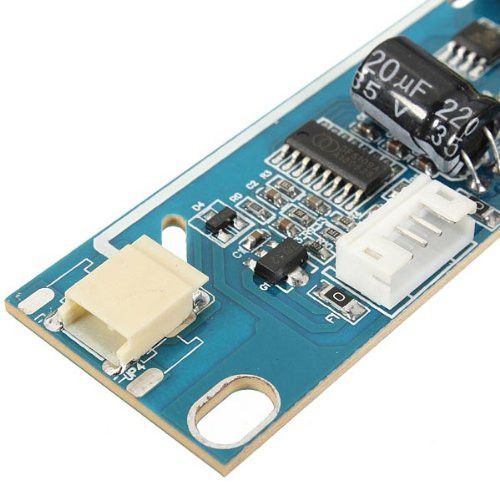

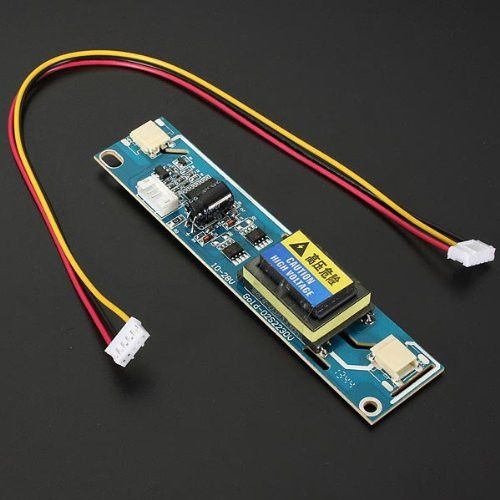

Часто нет возможности отремонтировать монитор с неисправным инвертором: инвертор не подлежит ремонту, нет возможности найти такого же для замены или просто не слишком приятная цена. Данный универсальный инвертор подходит для ремонта LCD мониторов с размером матрицы 10-26 дюймов. Он предназначен для одновременного подключения двух CCFL ламп. Для их подключения на плате размещены два 2-х контактных BHS560 разъема JP4 и JP5. Для подключения инвертора CCFL ламп к плате дисплея присутствует пятиконтактный разъем, но используются только 3 контакта: 1 &ndash. VCC (питание) &ndash. 10-30 В, 2 &ndash. GND (земля), 5 &ndash. ON/OFF &ndash. включение инвертора (выключен 0 &ndash. 1.4 В, включен 1.5-5 В). Также есть контакт ADJ &ndash. регулировка яркости, но его используют только при потребности. Инвертор помещен в гибкий пластиковый корпус. На плате присутствуют отверстия для крепления. В комплект входит кабель, имеющий 5 и 6 контактов на разных концах под штыревой разъем, для подключения инвертора к плате монитора.

Характеристики:

&ndash. напряжения питания: 10 &ndash. 30 В. &ndash. совместимость: матрицы 10-26&quot.. &ndash. размеры платы: 120 х 25 мм. &ndash. габариты: 120 х 25 х 17 мм. &ndash. размеры отверстий для крепления: 3 мм и 7 х 4 мм. &ndash. вес: 27 г. &ndash. вес комплекта: 31 г. &ndash. длина кабеля подключения: 30 см. Комплектация: &ndash. универсальный инвертор на 2 CCFL лампы. &ndash. 5-ти &ndash. 6-ти контактный кабель подключения.
