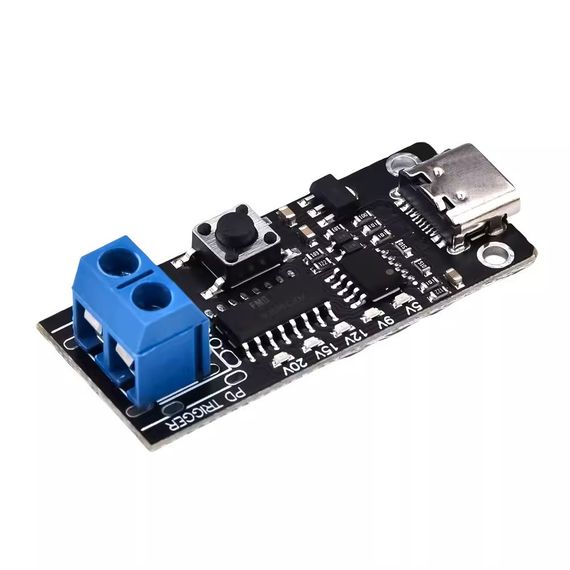

USB Type-C PD/QC триггер (5/9/12/15/20В, до 100Вт) LX-CMTPD
В наличии
Код:003340476
Сумма минимального заказа: [[ getCurrentDecimal('100.00') ]] ₴
По тарифам перевозчика
По тарифам перевозчика
Бесплатно
По тарифам перевозчика
По тарифам перевозчика
Характеристики USB Type-C PD/QC триггер (5/9/12/15/20В, до 100Вт) LX-CMTPD
Производитель | |
Состояние | Новий |
Вес (г) | 5 |
Производитель | Без бренда |
Страна производитель | Китай |
Описание USB Type-C PD/QC триггер (5/9/12/15/20В, до 100Вт) LX-CMTPD
Функции:
Интерфейс TYPE-C имеет цельную форму, прочный и долговечный, а кнопки имеют удобный контакт и подходящую высоту.USB использует сильноточный интерфейс 5А, высокая долговечностьМожет быть подключен к внешней кнопке быстрого переключения и программной блокировке безопасности.Обнаружение напряжения, автоматический опросСопротивление высокому напряжению, регулируемое время скачка, мигание при низком напряжении.
Параметры продукта:
Автоматическое переключение напряжения, 5-20 В с помощью EMarker, максимальная мощность 100 Вт может автоматически обнаруживатьсяС E-Marker поддерживается напряжение 20 В, 5 А, 100 Вт.Поддерживает выход обманного напряжения PD3.0, PD2.0, QC, FCP, AFC, режим можно свободно переключать, а также можно настроить только на поддержку PD.Поддерживает выходной сигнал 5 В/9 В/12 В/20 В (конкретный диапазон зависит от используемого источника питания)С функцией блокировки клавиш для предотвращения неправильной эксплуатации (во избежание случайной установки напряжения и повреждения нагрузочного оборудования)Быстрая настройка 5 В/9 В/12 В/20 В, выход светодиодной индикации.Параметры сохраняются при торможении, а последняя настройка обмана выполняется после повторного включения.Сверхнизкое энергопотребление, высокий ток, поддерживает выходную мощность 100 Вт.Максимальный выходной ток 20 В, 5 А (фактическое значение зависит от вашего источника питания).Поддерживает выбор функций тестирования, таких как автоматический опрос на максимальное напряжение и его поддержание, автоматический опрос на самое высокое напряжение и поддержание его на уровне 5 В, бесконечный цикл и т. д.Время тестового прыжка регулируется.Подходит для испытаний на старение, модуль может выдерживать напряжение выше 30 В.
Уведомление:1. Приманку необходимо использовать с зарядной головкой или блоком питания с функцией быстрой зарядки QC или PD. Если вы не уверены, поддерживает ли ее ваша зарядная головка, проверьте модель зарядной головки. Выходное напряжение также указано на зарядной головке. Пожалуйста, определите, есть ли у вас необходимое напряжение.2. Выбор модуля с E-маркой зависит от фактических требований. Мощность без E-mark может поддерживать только до 60 Вт. Если вам нужно выдавать больше мощности, вам нужна поддержка E-mark. Если гнездовой вход типа c хочет индуцировать ток 5 А, линия должна поддерживать E-марку. Вилочный модуль ввода типа C имеет аналоговую E-маркировку.3. В настоящее время модуль поддерживает выход 5 В/12 В/15/20 В.
Инструкции по использованию:

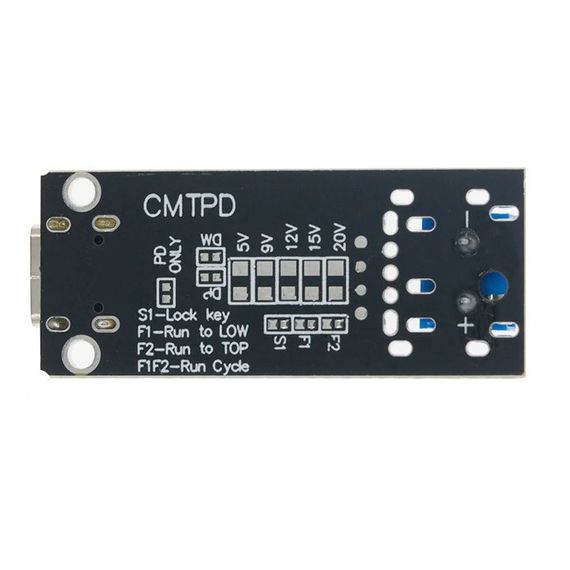

- Перемычка контактов ТОЛЬКО PD: после замыкания контактов модуль поддерживает только протокол PD.
- Перемычка контактов DM и DP: после замыкания контактов DM и DP можно вводить через USB. Если нет необходимости,замыкания контактов не рекомендуется.
- Интерфейс с 5 независимыми кнопками: можно подключить 5 независимых кнопок для быстрого переключения напряжения, что может быть коротким нажатием, длительным нажатием или коротким замыканием. На рисунке верхние и нижние концы заземлены, и в цепи они соединены между собой.Точка короткого контакта S1: настроена на блокировку клавиш. После замыкания контактов необходимо разблокировать напряжение переключения. Метод разблокировки заключается в удержании кнопки для включения, и ее необходимо снова разблокировать при повторном включении питания.
- Замыкания контактов F1: автоматически запрашивает максимальное напряжение при включении, а затем поддерживает его на уровне 5 В. И светодиод будет отображать соответствующее поддерживаемое напряжение, а светодиод, соответствующий поддерживаемому напряжению, будет полностью гореть, в противном случае он будет мигать.
- Замыкания контактов F2: то же, что и короткое замыкание F1, но после опроса сохраняется самое высокое напряжение, поддерживаемое выходом.
- F1 и F2 одновременно закорочены: это проверка бесконечного цикла. Напяжение будет циклически меняться на выходе от низкого к высокому. Время опроса и перехода по умолчанию составляет 0,5 секунды. Вы можете изменить время в соответствии с методом, указанным красным текстом ниже. Настройка времени опроса или скачка напряжения при коротком замыкании F1 и F2: нажмите и удерживайте кнопку, не включая питание. В это время начнет мигать первый светодиод. Если в это время вы отпустите кнопку, она будет разблокирована. . В противном случае продолжайте нажимать, пока все светодиоды не начнут мигать. В это время отпустите кнопку, чтобы войти в настройку времени, и время переключения будет сброшено до 0,5 секунды. В это время время будет увеличиваться на 0,5 секунды при каждом нажатии. , и светодиод отобразит соответствующее время в двоичном режиме (для двоичного кода, если вы с ним не знакомы, вы также можете подсчитать, сколько раз вы добавляете время), максимальное время составляет 30 раз (что соответствует максимальному времени 15,5 секунд). , светодиодный индикатор горит).
Если ни одна кнопка не будет нажата в течение 3 секунд, настройка времени автоматически появится и значение настройки будет сохранено, а светодиодный индикатор будет мигать в качестве напоминания.
Вес | 5 g |
---|---|
Габариты | 42 × 18 × 7 mm |
Совместимые протоколы: | PD3.0, PD2.0, QC, FCP и AFC |
Выходные напряжения: | 5В, 9В, 12В, 15В, 20В |
Максимальный выходной ток: | 5А |
Тип входного разъёма | USB Type-C |
Тип выходного разъёма | USB Type-A, Терминальные контакты |
ОСНОВНЫЕ ДОСТОИНСТВА
- Поддержка широкого спектра протоколов зарядки и различных выходных напряжений
- Возможность быстрого переключения выходного напряжения
- Встроенные механизмы блокировки
- Способность сохранять настройки в памяти
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Зарядные станции для мобильных устройств
- Прототипирование электроники
- Автоматизированные системы зарядки
КОМПЛЕКТАЦИЯ
- 1 × USB Type-C PD/QC триггер (5/9/12/15/20В, до 100Вт)
