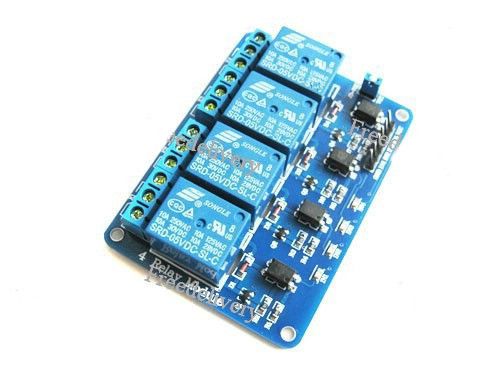

4-канальный модуль реле 5V для Arduino PIC ARM AVR
Нет в наличии
Код:001923827
Курьер Новой ПочтыПо тарифам перевозчика
Отделение Новой ПочтыПо тарифам перевозчика
Оплата при получении товара
Счет-фактура для юридических лиц
Оплата на карту продавца
Счет-фактура для физических лицНа товары, представленные на маркетплейсе, распространяется гарантия в соответствии с условиями производителя или продавца и действующим законодательством Украины.
Гарантийный срок указывается в описании товара, гарантийном талоне или сопроводительных документах. В течение гарантийного периода покупатель имеет право на:
- бесплатное устранение недостатков товара;
- обмен товара ненадлежащего качества;
- возврат денежных средств в случаях, предусмотренных законодательством.
Гарантия не распространяется на:
- механические повреждения;
- повреждения, возникшие вследствие неправильного использования или хранения;
- естественный износ товара;
- неисправности, вызванные сторонним вмешательством или самостоятельным ремонтом.
Для обращения за гарантийным обслуживанием необходимо:
- предоставить номер заказа;
- сохранить гарантийный талон (при наличии);
- предоставить фотографии или описание неисправности.
Рассмотрение гарантийного обращения осуществляется в сроки, предусмотренные действующим законодательством Украины.
Вы можете вернуть или обменять товар в соответствии с Законом Украины «О защите прав потребителей» в течение 14 календарных дней с момента получения заказа.
Для оформления возврата товар должен:
- не иметь следов использования;
- сохранять товарный вид и потребительские свойства;
- быть в полной комплектации;
- содержать оригинальную упаковку, ярлыки и документы.
Возврат денежных средств осуществляется после проверки товара продавцом в течение 3–7 рабочих дней тем же способом, которым была произведена оплата, если иное не согласовано сторонами.
Стоимость доставки при возврате:
- в случае возврата товара надлежащего качества оплачивается покупателем;
- в случае получения бракованного или ошибочно отправленного товара — за счет продавца.
Для оформления возврата обратитесь через личный кабинет маркетплейса или непосредственно к продавцу данного товара, указав номер заказа и причину возврата.
Товары, входящие в перечень не подлежащих возврату согласно законодательству Украины, возврату и обмену не подлежат.
Характеристики 4-канальный модуль реле 5V для Arduino PIC ARM AVR
| Производитель |
Описание 4-канальный модуль реле 5V для Arduino PIC ARM AVR
4-канальный модуль реле 5V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить к выводам Vcc и Gnd модуля питание 5В. Потом к управляющим выводам IN1 &ndash. IN4 релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. Если на управляющих выводах есть входящие сигналы, то будут светиться светодиоды IN1 &ndash. IN4, которые соответствуют управляющим выводам. . К каждому из 4 реле подключен красный светодиод D1 &ndash. D4, который будет светиться, когда реле включено.Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства.Релейный модуль имеет два интерфейса &ndash. для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле:
- для подключения релейного модуля к управляющему устройству используется 6-пиновый . интерфейс. Контакты GND и VCC для подключения +5В, выводи IN1 &ndash. IN4 для подключения управляющего сигнала.
- для подключения управляемых приборов к реле на плате присутствует 12 контактактов-зажимов (по 3 на каждое реле). Обозначение контактов слева направо NO, COM, NC.
Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Если вам нужна полная оптическая изоляция подключите Vcc к выходу +5В Arduino, но не подключайтесь к Gnd. Уберите джампер Vcc to JDVcc. Подключите отдельные +5В к выводу JDVcc и Gnd с платы &ndash. это даст питание для транзисторов и обмотки реле.Если же вам достаточно изоляции реле, то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.
Характеристики:
рабочий ток одного реле: 15 &ndash. 20мА.управляющее напряжение реле: 5В.реле высокого тока: SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A.светодиодная индикация состояния каждого реле.светодиодная индикация состояния каждого управляющего вывода.стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или от компьютера.размеры: 76 х 55 х 19 мм.вес: 85 г.
 .
