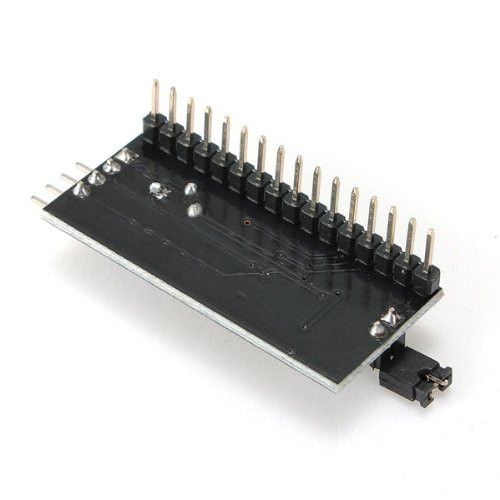

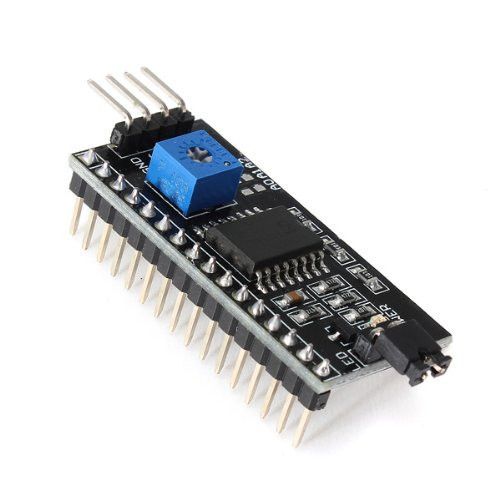

Модуль IIC I2C SPI интерфейс, 1602 2004, Arduino

Плата IIC I2C TWI SPI интерфейс, модуль Arduino

Модуль IIC, I2C, TWI SPI используется для работы с 1602 ЖК дисплеем через интерфейс IIC. Поскольку ресурса контактов после подключения ряда модулей на контроллере Arduino зачастую становится недостаточно, появляется необходимость в их экономии, к примеру, при помощи этого модуля.С его помощью можно реализовать передачу на дисплей всего по двум контактам (SDA, SCL).Для использования датчика нужно собрать на его основе макет (подключить питание, подключить к контроллеру, подключить к дисплею). Потом нужно записать в контроллер специальную библиотеку для работы с LCD дисплеем, создать программу для работы с устройством. В конце провести настройку и начинать работу. На плате модуля есть светодиод POWER он светиться, когда на модуль подается питание. Также на плате есть джампер LED, который включает и выключает дисплей.Управление модулем IIC, I2C, TWI SPI осуществляется от Arduino контроллеров или других управляющих микропроцессорных устройств с помощью специальных программ. На плате модуля есть потенциометр, с его помощью можно менять контрастность дисплея.Модуль IIC, I2C, TWI SPI имеет 3 интерфейса для подключения к микроконтроллеру, питанию и LCD дисплею:&ndash. для подключения модуля к дисплею используется 16-контактный штыревой интерфейс HD44780.&ndash. для подключения модуля к микроконтроллеру и питанию используется 4-контактный штыревой интерфейс. Обозначение контактов GND &ndash. общий контакт. VCC &ndash. напряжение питания. SDA и SCL интерфейс IIC (Inter-Integrated Circuit).&ndash. на плате модуля есть три аналоговых выхода обозначенных A0, A1, A2.Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 5В.

Характеристики:

&ndash. модуль LCM1602 IIC.&ndash. модуль собран на микросхеме: PCF8574T.&ndash. напряжение питания: 5В.&ndash. интерфейс IIC.&ndash. 3 аналоговых выхода, обозначенных A0, A1, A2.&ndash. интерфейс HD44780.&ndash. настройка контрастности с помощью потенциометра.&ndash. габариты модуля: 53,5 х 19,1 х 15,4 мм.&ndash. вес модуля: 5 г.
