Модуль LM2596 + VM LED DC-DC понижуючий step-down регульований перетворювач з вольтметром

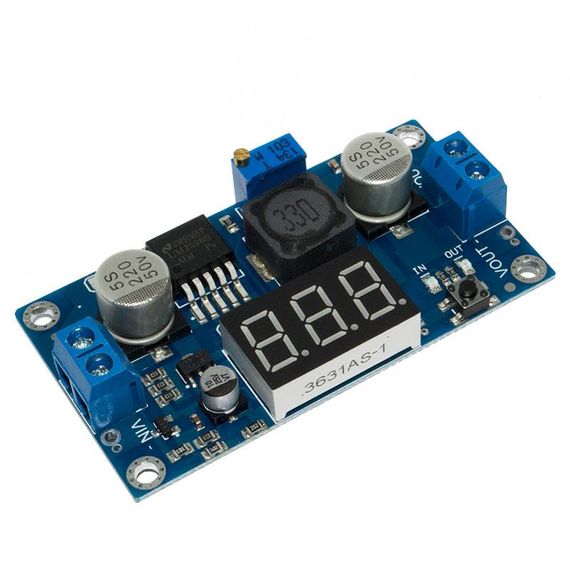

Модуль LM2596 понижуючий регульований перетворювач призначений для зміни вхідної напруги підключеного джерела живлення та візуалізації вхідної/вихідної напруги постійного струму. Модуль можна використовувати як блок живлення, джерело живлення для пристроїв, акумуляторів, живлення потужних світлодіодів і т.д.

Цей знижувальний конвертер спроектований з урахуванням мікросхеми LM2596. Мікросхема LM2596 є понижуючим імпульсним перетворювачем напруги. Особливостями модуля є високий ККД (коефіцієнт корисної дії) та наявність малих втрат при нагріванні, але при роботі з великим струмом навантаження рекомендується встановити радіатор. Діапазон вихідної напруги конвертера становить від 15 до 37 В. Точність вимірювання вольтметра ± 01%. Мікросхема має захист від КЗ (короткого замикання) та перегріву (спрацьовує за 150 °C). Також має обмеження сили струму на виході. Для регулювання значень вихідної напруги на платі модуля є підстроювальний резистор.

Основною особливістю цього перетворювача є наявність вбудованого вольтметра. Завдяки цьому вбудованому вимірювачеві регулювання вихідної напруги стало набагато легшим. Вольтметр складається з одного семисегментного індикатора та інших допоміжних компонентів. Колір вольтметра індикації червоний. Також на платі є тактова кнопка, яка призначена для керування вольтметром. При натисканні на кнопку змінюється режим напруги (вхідна/вихідна напруга). Вимикається вольтметр при тривалому утриманні кнопки керування. Для правильної роботи вольтметра необхідна наявність вхідної напруги вище 4 ст.

Плата модуля має 4 висновки:

IN+: вхідна напруга 4,5 - 40 В IN-: «земля» OUT+: вихідна напруга 1,5 - 37 В OUT-: "земля"

На платі розміщено 2 світлодіоди:

IN: сигналізує про вимірювання вхідної напруги вольтметром OUT: повідомляє про вимірювання вихідної напруги вольтметром

Подається живлення на модуль від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 45 до 40 В.

Технічні характеристики модуля:

Мікросхема LM2596 Вхідна напруга, 4,5 ... 40 Вихідна напруга, 1,5 ... 37 Частота перетворення, кГц 150 ККД, % 90 Робочий діапазон температур, °C -40...+125 Вихідний струм, А 3 Розміри модуля, мм 65 х 35
