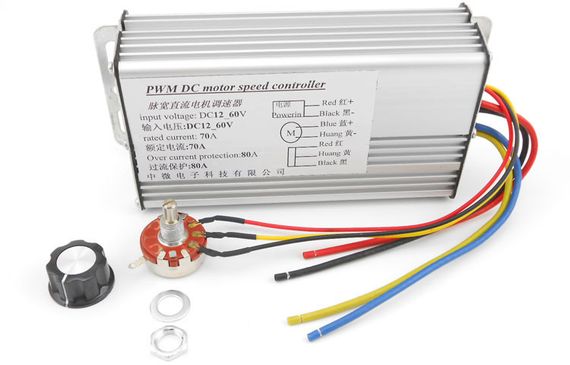

ШИМ регулятор скорости двигателя постоянного тока 70/80A

Мощный ШИМ регулятор скорости вращения двигателя постоянного тока. Рассчитан на входное напряжение 10-55 В.

Данный контроллер двигателя находит широкое применение в ЧПУ, а также для управления мощными двигателями електро велосипедов , электромопедов и т.п.

Внимание! КАК РАССЧИТАТЬ ТОК НАГРУЗКИ

Мощность нагрузки рассчитывается по формуле P = I x U где Р-мощность, I-ток, U-напряжение

Cоответственно ток нагрузки I=P/U

например: если двигатель рассчитан на напряжение 50В, то коммутируемая мощность модуля будет не более 3000Вт, так как номинальный ток 60А умножаем на напряжение двигателя 50В получаем 3000Вт

Не превышайте номинальные значения!

Применяется в качестве:

контроллер скорости вращения шпинделя ЧПУ;

плата управления двигателем для моторных лодок;

управление скоростью вращения двигателя електро велосипедав, мопедов и др;

регулятор скорости вращения електродвигателя;

регулирует скорость двигателя постоянного тока;

Технические характеристики:

Входное напряжение: DC 10-55В

Максимальный импульсный ток управления: 100А (требуется принудительное охлаждение)

Номинальный ток управления: 0-60А

Ток покоя: 0.01А

Максимальная импульсная мощность нагрузки: 5500Вт (зависит от напряжения двигателя)

Номинальная мощность нагрузки: 3000Вт (зависит от напряжения двигателя P=I x U)

например: 12В=720 Вт / 24В=1440 Вт / 36В=2160Вт / 48В= 2880Вт / 50В=3000Вт

Тип управления: ШИМ управление по току

Частота ШИМ управления: 15КГц

Контроль вращения двигателем: вперед/стоп

Защита от перегрузки по току: нет

Защита от обратной полярности: нет

Диапазон скорости: 0% -100%

Контроль скорости: линейный потенциометр с выключателем

Размер модуля: 120 х 97 х 28

Вес: 445 грамм
