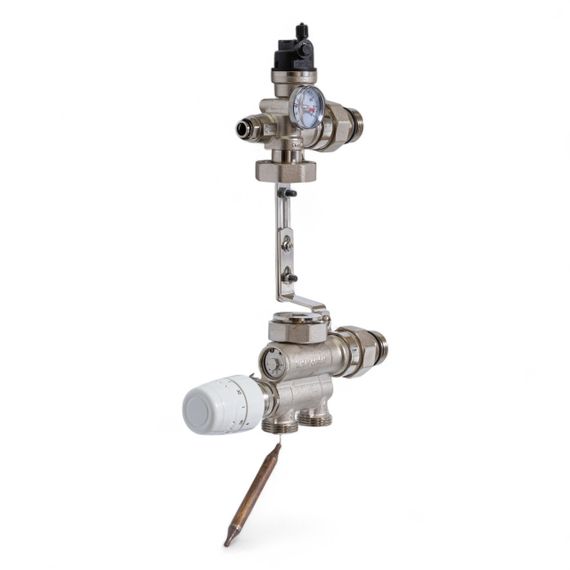

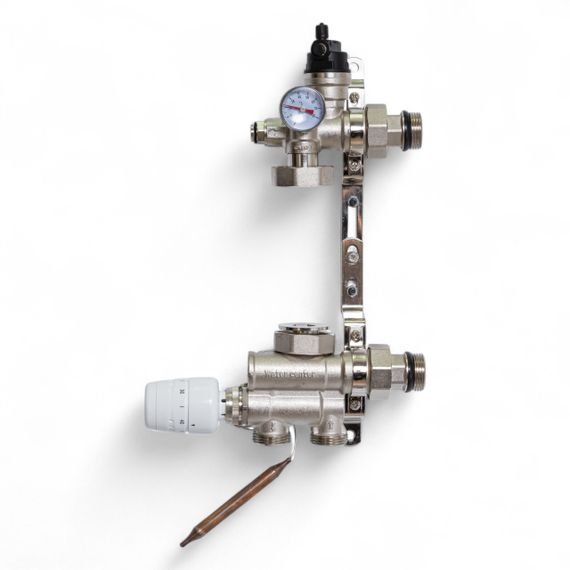

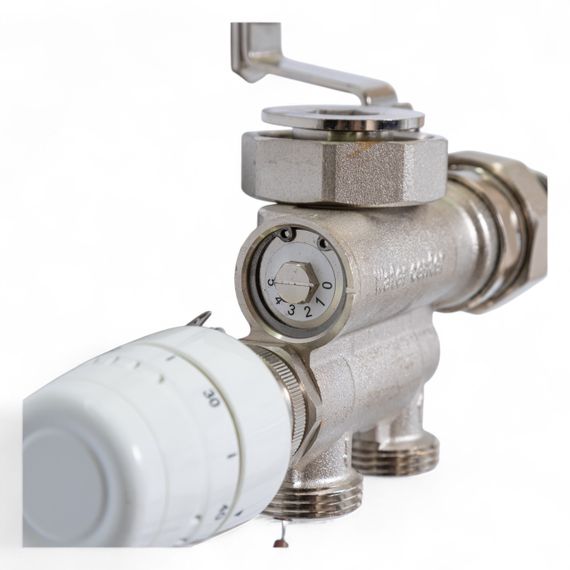

521211 Смесительный узел Tervix Pro Line для теплого пола без насоса, с термоголовкой

подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребинками от 2 до 12 контуров.

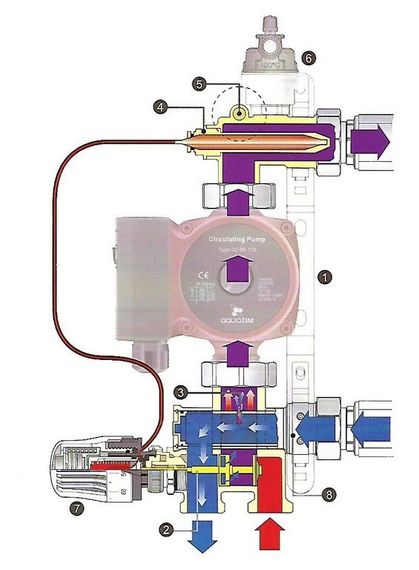

Теплоноситель, подаваемый из источника тепла, поступает на нижний соединительный элемент (2) к которому подключена термоголовка (3), а выносной «баллон» размещается в гильге в верхнем соединительном элементе (1). Теплоноситель (подача со стороны котла) смешивается с теплоносием (сворот из стороны гребенки) в нижнем соединительном элементе (2). Температура на выходе регулируется термологовкой (3). Также для визуального контроля температуры теплоносителя предусмотрен термометр (4). Далее теплоноситель проходит через циркуляционный насос и подается на распределительную гребочку. Остатки теплоносителя подаются на оборот к источнику тепла. Для расповещения узла предусмотрен расповыворотник (5). Для крепления узла к стене в комплекте идет специальное крепление (6).


1. Термометр
2. Термоголовка 20...60°С с выносным баллоном

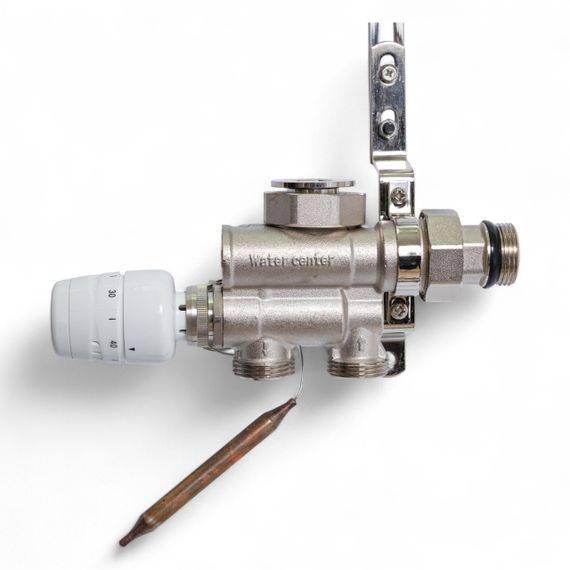

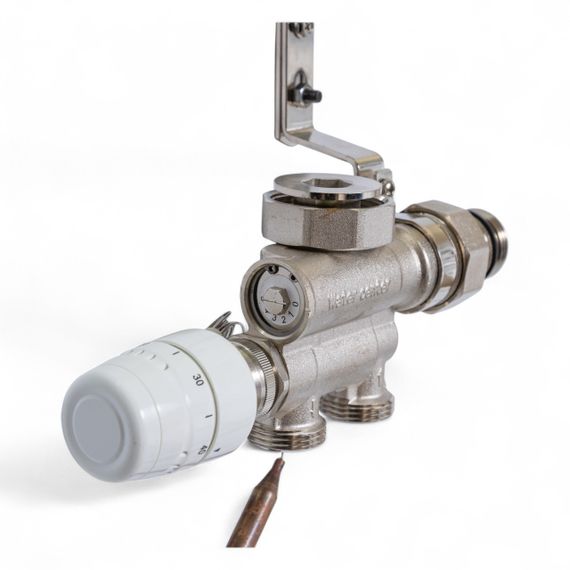

3. Нижний соединительный элемент с накидной гайкой для насоса, клапаном и подключением подачи и сворота
4. Распределиватель

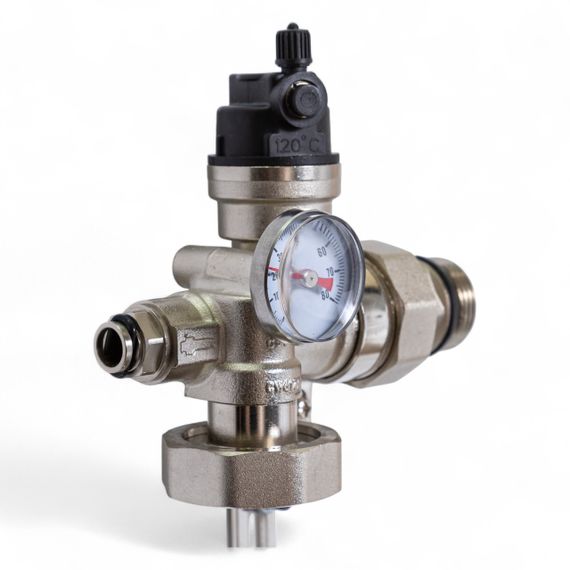

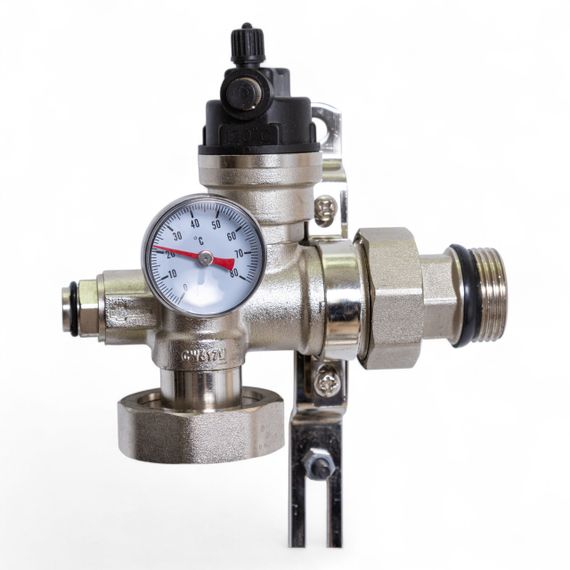

5. Верхний соединительный элемент с накидной гайкой для насоса и местом под термометр
6. Настенное крепление смесового узла

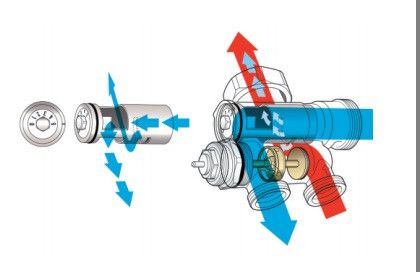

7. Байпасный калибровочный клапан (регулировка объема теплоносителя обратного потока, идущего снова на подачу)




 ]]>
