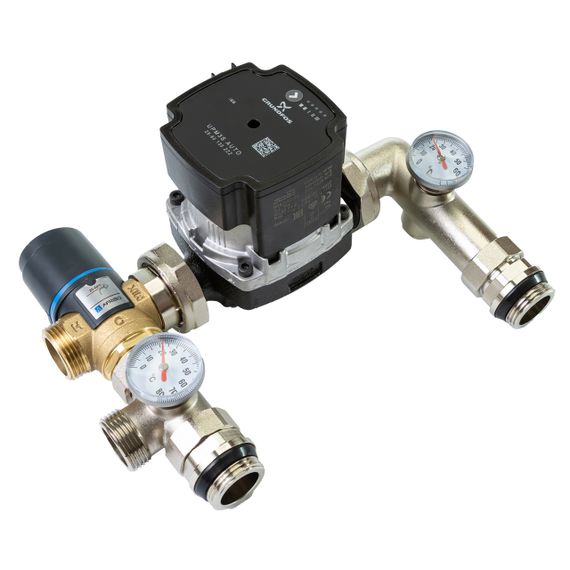

521431 Смесительный узел 1" для теплого пола Tervix Mixset с частот. насосом и клапаном ATM561

Аналог: 521451 Смесительный узел 1" для теплого пола Tervix Mixset с частот. насосом и клапаном TMV

Смесительный узел для теплого пола Tervix Pro Line Mixset разработан, как переключатель между системой отопления со стороны источника тепла и распределительной расческой (цветником) для теплого пола. Он используется для подготовки теплоносителя к заданной температуре, которая затем подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребинками от 2 до 12 контуров.

Принцип действия

Теплоноситель, подаваемый из источника тепла, поступает на термостатический клапан (в комплект не входит). Теплоноситель (податка со стороны котла) смешивается с теплоносием (своротка со стороны гребенки) в термостатическом клапане. Температура теплоносителя на выходе регулируется термостатическим клапаном (в комплект не входит). Также для визуального контроля температуры теплоносителя на подаче и обороте предусмотрены термометры (4). Остатки теплоносителя на обороте (5) подаются на догрев к источнику тепла. После термостатического клапана теплоноситель проходит через циркуляционный насос и подается на распределительную гребочку.

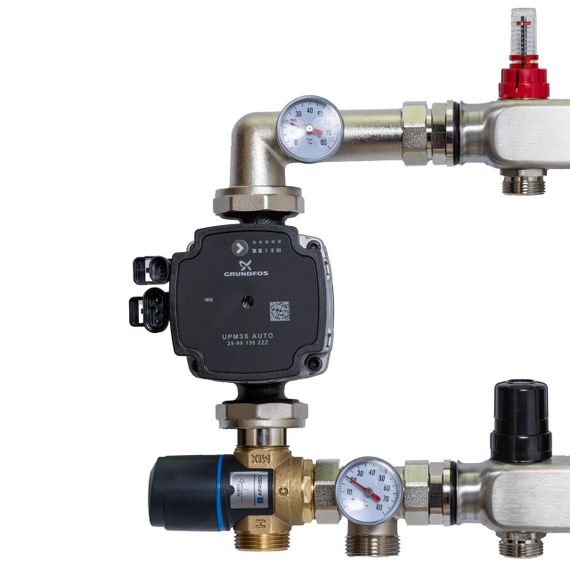

Смесительный узел должен быть подключен к отопительной системе со стороны источника тепла - внешняя резьба 1’’’’. Рекомендуем использовать смесовый клапан ATM 561 (Afriso) и шаровые краны для подключения узла к источнику тепла и к распределительной гребне. Смесительный узел соединяется с распределительной расческой наружной резьбой 1’’’’’. На смесовый узел можно установить циркуляционный насос с базой 130 и 180 мм. Насос крепится двумя накидными гайками.



]]>
