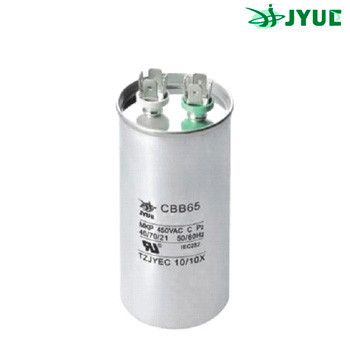

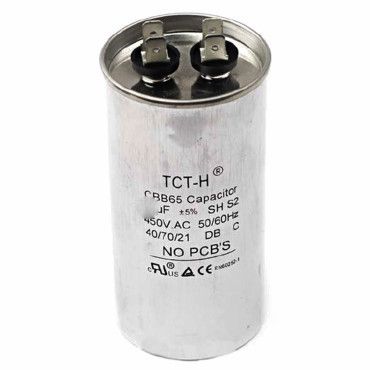

CBB65 25 mkf ~ 450 VAC (±5%). JYUL (45*75 mm) Алюмін. корпус, клеми (пуск і робота).

Зображення слугують тільки для ознайомлення Див. специфікації продукту

призначені для роботи в ланцюгах змінного струму промислової частоти 50/60 Гц.

Номінальна напруга 450VAC, 50/60гц

Відхилення ємності, не більш ніж ±5%,

Діапазон робочих температур від -40 °C до +105 °C

Робочий/пусковий конденсатор компресора кондиціонера

Вихід із ладу конденсаторів у ланцюзі компресора кондиціонерів трапляється не так уже й рідко. А навіщо взагалі потрібен конденсатор і для чого він там стоїть?

Побутові кондиціонери невеликої потужності переважно живляться від однофазної мережі 220 В. Найпоширеніші двигуни, які застосовують у кондиціонерах такої потужності — асинхронні з допоміжним обмотуванням, їх називають двофазні електродвигуни або конденсаторні.

У таких двигунах дві обмотки намотані так, що їхні магнітні полюси розташовані під кутом 90 град. Ці обмотки відрізняються одна від одної кількістю витків і номінальними струмами, ну відповідно і внутрішнім опором. Але водночас вони розраховані так, що під час роботи вони мають однакову потужність.

До ланцюга однієї з цих обмоток, її виробники позначають як стартову (пускову), містять робочий конденсатор, який постійно перебуває в ланцюгу. Цей конденсатор ще називають фазозсувальним, оскільки він ссуває фазу та створює кругове обертове магнітне поле. Робоча або основна обмотка під'єднана безпосередньо до мережі.

Схема під'єднання пускового та робочого конденсатора

Робочий конденсатор постійно входить до ланцюга обмотування через , що протікає струм, рівний струму в робочому обмотуванні. Пусковий конденсатор під'єднується на час запуску компресора — не більш ніж 3 секунди (у сучасних кондиціонерах використовується тільки робочий конденсатор, пусковий не використовується)

Розрахунок ємності та напруги робочого конденсатора

Розрахунок зводиться до підбору такої ємності, щоб за номінального навантаження було забезпечене колове магнітне поле, оскільки за значення нижче або вище номінального магнітне поле змінює форму на еліптичне, а це погіршує робочі характеристики двигуна і знижує пусковий момент. В інженерних довідниках наведена формула для розрахунку ємності конденсатора:

Ср= Isinφ/2πf U n2

I і sin↑ — стик і зсув фаз між напругою і струмом у ланцюгу під час обертового магнтного поля без конденсатора

f- частота змінного струму

U — напруга живлення

n- коефіцієнт трансформації обмоток, визначається як співвідношення витків обмоток із конденсатором і без нього.

Напруга на конденсаторі розраховується за формулою

Uc= U√(1+n2)

Uc -робоча напруга конденсатора

U — напруга живлення двигуна

n — коефіцієнт трансформації обмоток

З формули видно, що робоча напруга фазоссувального конденсатора вища від напруги живлення двигуна.

У посібниках з розрахунку призводять добове обчислення — 70-80 мкФ ємності конденсатора на 1 кВт потужності електродвигуна, а номінал напруги конденсатора для мережі 220 В зазвичай ставлять — 450 В.

Також паралельно до робочого конденсатора під'єднують пусковий конденсатор на час пуску, приблизно на три секунди, після чого спрацьовує реле та вимикає пусковий конденсатор. Зараз у кондиціонерах схеми з додатковим пусковим конденсатором не застосовують.

У потужніших кондиціонерах використовують компресори з трифазними асинхронними двигунами, пускові та робочі конденсатори для таких двигунів не потрібні.

"За матеріалами сайту http://masterxoloda.ru"
