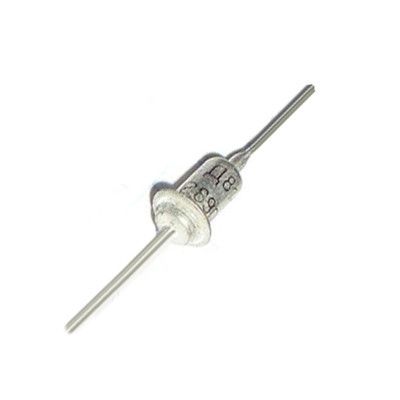

Д814Д Стабілітрон 12V (11,5-14,0 V) корпус КД8

Д814Д Стабілітрон 0,34W 11,5-14,0 V. Корпус КД8

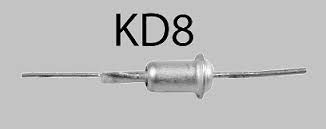

Д814Д Стабілізрони Д814Д кремнієві, сплавні, середньої потужності. Призначені для стабілізації напруги 11,5-14,0 В діапазоні струмів стабілізації 3...24 мА. Випускаються в металостекуваному корпусі з гнучкими виведеннями. Тип корпусу КД-8. Тип стабілізрона наводиться на корпусі. Корпус стабілітрона в робочому режимі слугує позитивним електродом (анодом). Маса не більш ніж 1 г. Технічні умови: СМ3.362.012 ТУ. Мінімальний термін зберігання стабілізронів Д814Д під час їхнього зберігання: - у опалювальному сховищі або в сховищі з регульованими вологістю й температурою або місцях зберігання, вмонтованих у захищену апаратуру, або в захищеному комплекті ЗІП — 25 років; - у неопалюваному сховищі — 16,5 років; — під навісом і на відкритому майданчику, вмонтованими в апаратуру, або в комплекті ЗІП — 12,5 років. Термін зберігання обчислюється з дати виготовлення, зазначеної на стабілізроні. Виробник гарантує відповідність стабілізаторів, що постачаються, усім вимогам ТУ упродовж терміну зберігання й мінімального напрацювання в межах терміну з дотримання споживачем режимів і умов експлуатації, правил зберігання і експлуатації, а також вказівок щодо застосування. Приклад записування умовного позначення під час замовлення та в конструкторській документації: — стабілізрон Д814Д СМ3.362.012 ТУ.

Технічні характеристики стабілізронів Д814А, Д814Б, Д814В, Д814Г, Д814Д:

Усоловні позначення електричних параметрів стабілізронів:

• Uст. - напруга стабілізації; • αUст. - температурний коефіцієнт напруги стабілізації; • Uпр. - постійна пряма напруга; • Iпр. - постійний прямий струм; • rст. - диференціальний опір; • Iст. - струм стабілізації стабілізатора; • Рmax - розсіювана потужність стабілізрона; • Тк. мах - максимально допустима температура корпусу стабілізрона; • Тп. мах - максимально допустима температура переходу стабілізрона; • Т окр. - температура довкілля.
